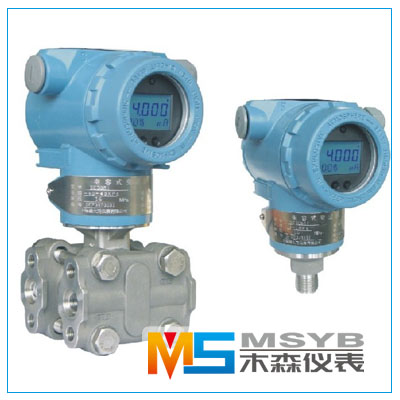

压力变送器
◆压力变送器概述
TX-208、308系列压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中获得广泛应用。压力变送器采用进口扩散硅或 陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。压力变送器可替代传统的远传压力表，霍尔元件、差动变送 器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。压力变送器能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，压力变送器也能与各种自动调节系统或计算机系统配套使用。
◆压力变送器主要技术指标
·精度等级：0.25级基本误差±0.25%
·非线性误差：0.3级≤±0.3%FS
·滞后误差：≤±0.3%FS
·输出特性：
①0-10mA输出，负载电阻0-1.5KΩ
②4-20mA输出，负载电阻0-600Ω
③恒流输出内阻大于10MΩ
④二线制4-20mA输出：标准供电DC24V
⑤防爆标志：（RPT-Ⅲ）：Exia Ⅱ CT4-6
◆压力变送器型号命名方式
|
TX-208 |
扩散硅压力变送器（普通） |
|||||
|
TX-308 |
扩散硅压力变送器（防爆） |
|||||
|
|
代码 |
量程范围 |
||||
|
A |
0-5KPa-20KPa |
|||||
|
B |
0-20KPa-70KPa |
|||||
|
C |
0-70KPa-350KPa |
|||||
|
D |
0-200KPa-700KPa |
|||||
|
E |
0-0.7MPa-3.5MPa |
|||||
|
F |
0-2.0MPa-7MPa |
|||||
|
G |
0-7MPa-35MPa |
|||||
|
H |
0-20MPa-100MPa |
|||||
|
|
代码 |
精度等级 |
||||
|
Ⅰ |
0.1% |
|||||
|
Ⅱ |
0.25% |
|||||
|
Ⅲ |
0.5% |
|||||
|
|
代码 |
输出代号 |
||||
|
E |
4-20mADC二线 |
|||||
|
K |
0-10mA |
|||||
|
M |
用户约定 |
|||||
|
|
代码 |
压力连接 |
||||
|
R |
标准型(M20×1.5) |
|||||
|
P |
齐平膜 |
|||||
|
O |
按用户尺寸加工 |
|||||
|
|
代码 |
选项 |
||||
|
i |
本安型iaⅡCT6 |
|||||
|
d |
隔爆型dⅡBT4 |
|||||
|
T |
船用型 |
|||||
|
M1 |
线性指示表 |
|||||
|
M2 |
LED数字显示表 |
|||||
|
LCD |
LED显示表 |
|||||
|
Z |
阻尼调整 |
|||||
|
Q |
迁移 |
|||||
|
A |
绝压测量 |
|||||
|
F |
负压测量 |
|||||
|
C |
选用陶瓷传感器（带＊量程无） |
|||||
|
S |
散热器及过程连接件 |
|||||
|
Y |
用户约定 |
|||||
