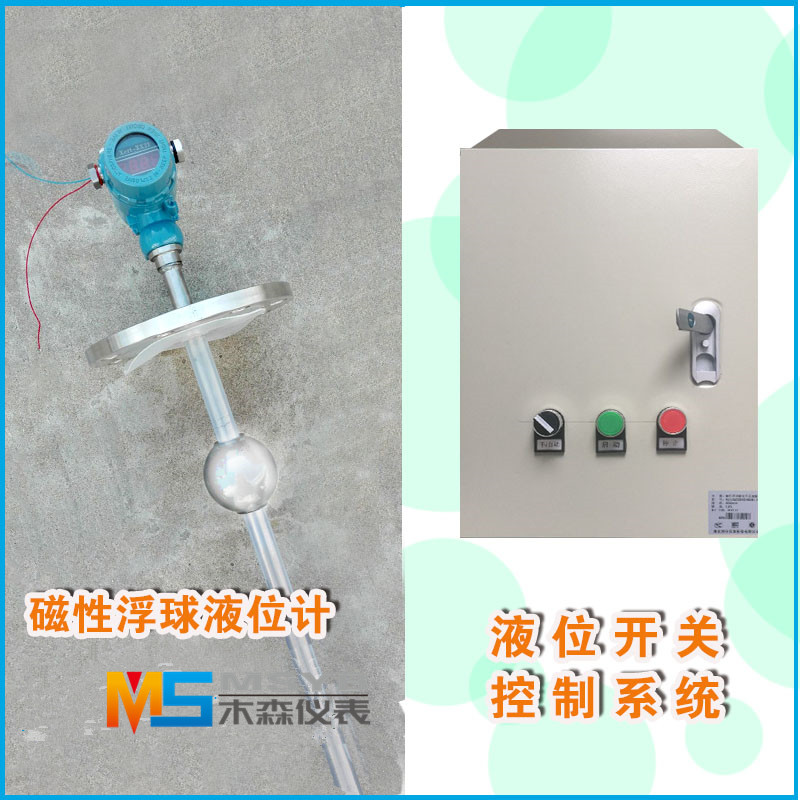

磁浮球液位变送器

磁浮球液位变送器

浮球液位计是以磁浮球为测量元件,通过磁耦合作用,使传感器内电阻成线性变化,由智能转换器将电阻变化转换成4~20mA标准电流信号,并叠加HART信号输出或就地液晶显示,可现场显示液位的百分比、4~20mA电流及液位值,远传供给控制室可实现液位的自动检测、控制和记录。该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量为理想。
浮球液位计具有结构简单,调试方便,可靠性好,精度高等特点。浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位(界位)的连续测量。浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。浮球液位计也适用于大坝水位,水库水位监测与污水处理等等。
防腐浮球液位计:
浮球液位计产品概述
1、测量范围:300~6000mm其他测量可订做
2、分辨率:±10mm(常用)、±20mm、±5mm
3、工作温度:≤150℃
4、工作压力:1.6MPa、2.5MPa、4.0MPa
5、介质密度:≥0.5g/cm3
6、防暴等级:EXDIIBT1~6 EXiaIICT1~6
7、防护等级:IP65
8、电气接口:M20*1.5(内)(其他须注明)
9、法兰标准:HGT20592-2009其他请注明

浮球液位计产品特点
1、工作原理简单,适用性广泛,安全方便免维护
2、 实现液位的连接测量,不受被测介质物理与化学性质影响。如:温
度、压力、导电率、介电常数等
3、使用不同材质可实现对强腐蚀性介质的测量
4、可用于两种不同密度液体界面的测量。
5、重复性好。

浮球液位计主要技术参数
MS-UQZ系列浮球液位计是利用带环
形磁钢的浮球随液位升降,使主管内的干簧电阻组合模块依次吸合,电
阻值发生连续变化,经专用转换模块转换成4-20mADC输出,可直接与
控制系统连接,或与本公司的智能控制仪表组合从而实现对现场液
位的测量报警控制。
产品特点
1、工作原理简单,适用性广泛,安全方便免维护
2、 实现液位的连接测量,不受被测介质物理与化学性质影响。如:温
度、压力、导电率、介电常数等
3、使用不同材质可实现对强腐蚀性介质的测量
4、可用于两种不同密度液体界面的测量。
5、重复性好。


产品名称:MS-UQk-11浮球式液位开关

产品类别: 浮球式液位开关

MS-UQZ浮球式液位开关由磁浮球、传感器、开关三部分组成。当磁浮球随液位变化,沿导管而上下浮动,浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生变化,再由开关将变化后的电阻(或电压)信号输出来上下位开关量信号,实现输液泵的开启和关闭;可在显示仪上设定上、下限报警,实现对液位的位式控制。

浮球式液位开关专门用于各种中小型常压和受压储液罐的液位检测、现场指示信号远传、液位报警,可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种安装形式,适用于各种形式的容器。

浮球式液位开关适应于控制泵运转来维持液位;控制罐的自动装卸;控制液位或供给信号,如油箱、自动清洗系统、液压罐、低压锅炉、污水处理系统。


磁浮球液位开关

MS--UQZ浮球式液位开关结构原理:
   浮球式液位开关使用磁力运作,无机械连接件,运作简单可靠。当浮球开关被测介质浮动浮子时,浮子带动主体移动,同时浮子另一端的磁体将控制开关动作杆上的磁体。
浮球式液位开关的技术优势:浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁,浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计,防止浮子垂直。
在密闭的金属或塑胶管内,设计一点或多点的磁簧开关,然后将管子贯穿一个或多个,中空而内部装有环型磁铁的浮环,并利用固定环,控制浮球与磁簧开关在相关位置上,使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作,作液位的控制或指示。

MS--UQZ浮球式液位开关特点:
控制开关位置可以随着使用者需要订制。
使用磁簧开关不需供应电源,接点寿命可达200万次。
  所有的开关出线在同一接线盒,外部施工配线成本低廉。
  多个开关控制点和其它形式的液位开关比较,RF型的单价zui低。
  接线盒的防护等级皆在IP-65以上。
  有PVDF、PP、 PVC塑胶材质及SUS304、SUS316金属材质,因此不管酸碱液、溶剂或各种燃油,皆有合适产品可配合使用。
  磁簧开关与导线和液体隔离,因此在高温、高压设备上亦可使用。
  连杆式浮球液位开关套装,适用于高温和高压场合
  60VA干触点簧片开关,可通过浮球安装位置选择常开或常闭
  316 SS浮球、导管和安装接口,适用于恶劣环境
  带便于电气对中调节的可旋转底座的美标(NEMA 4X)聚丙烯外壳
  可定制导管长度和开关设定点尺寸

MS- -UQZ浮球式液位开关参数:
     测量范围:0~3500mm
     供电电压:12~36V  DC
     输出信号:开关量信号;
     负载电阻:250Ω
     测量精度:±10mm
     环境温度:-40~80℃
    工作温度:-20~120℃
    公称压力:≤1.6MPa
     法兰标准:A:JB/T82.1-94(平面法兰)
              DN100   PN1.6 球φ90
                  B:JB/T82.1-94(平面法兰)
              DN80  PN0.6 球φ76
      介质密度:≥0.65g/cm­3
      介质粘度:≤0.015PaS
      接液材质:不锈钢
        防护等级:IP65

MS--UQZ浮球式液位开关产品选型表:

型 号

规 格

表 示 内 容

MS-UQZ



磁浮球液位开关



01





顶置式

02





侧侧式

03





侧底式

04





支架式



H



测量范围H





*

引颈长度(选01型时请注明)

MS-UQZ




MS--UQZ浮球式液位开关计分以下四种安装方式:
A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装
(订货时请用户注明安装形式和引颈长度L值。)

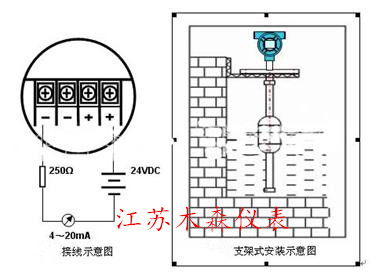

对于敞口或非金属容器,可以采用支架安装方式。具体形式见图

MS--UQZ浮球式液位开关接线方式:见图
