磁浮球液位开关

产品名称：MS-UQZ浮球式液位开关





MS-UQZ 浮球液位开关由磁浮球、传感器、开关三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由开关将变化后的电阻(或电压)信号输出来上下位开关量信号，实现输液泵的开启和关闭；可在显示仪上设定上、下限报警，实现对液位的位式控制。



浮球式液位开关专门用于各种中小型常压和受压储液罐的液位检测、现场指示信号远传、液位报警，可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种安装形式，适用于各种形式的容器。

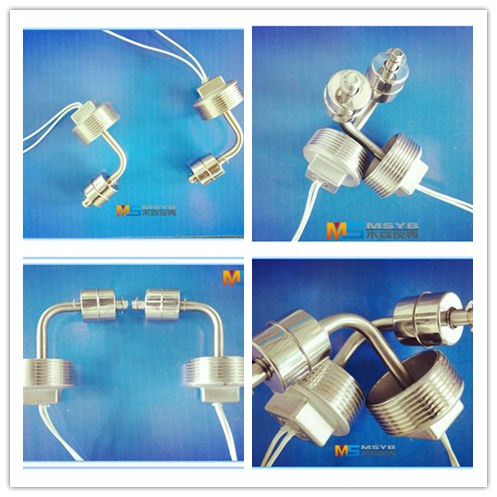

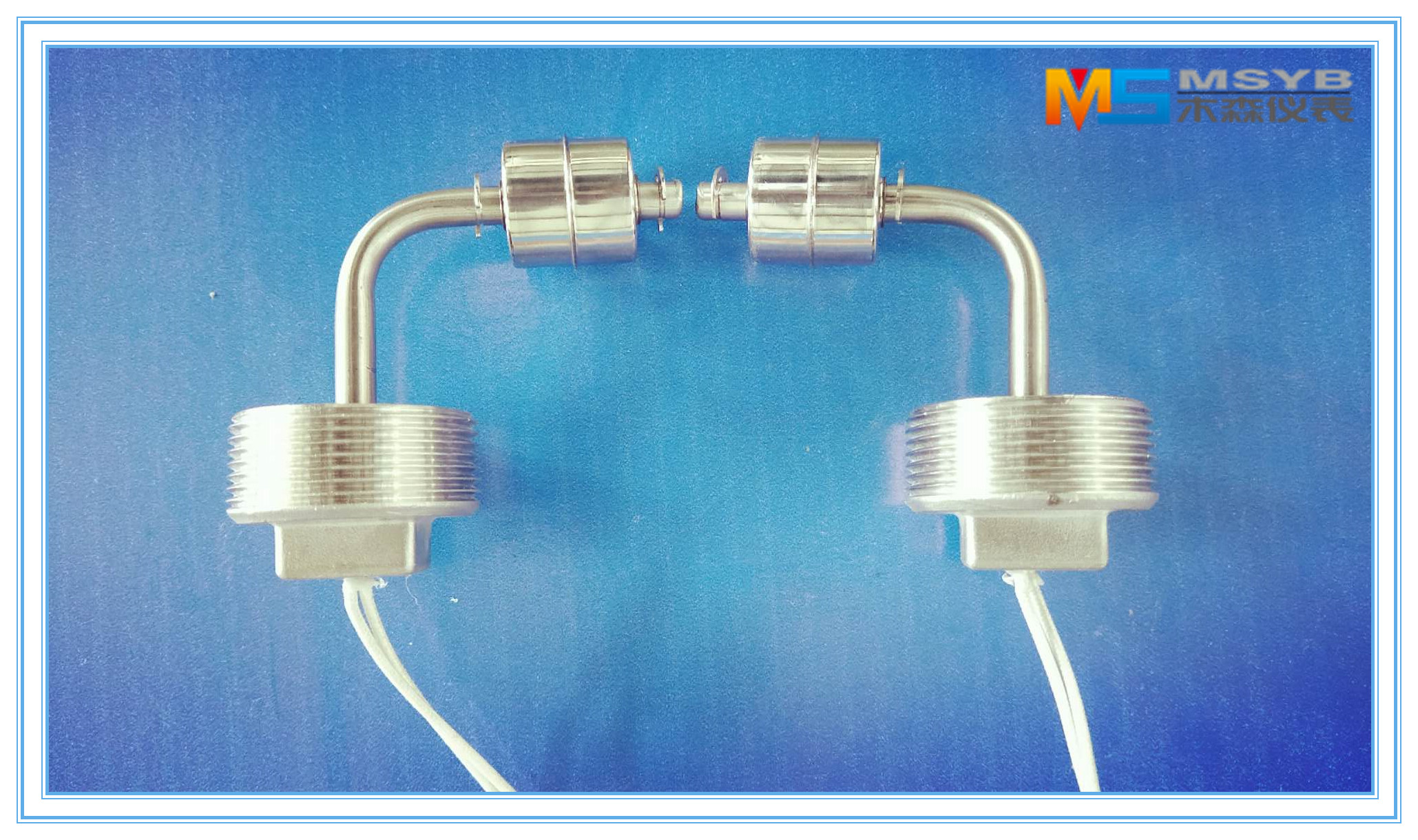

 弯角浮球

浮球式液位开关适应于控制泵运转来维持液位；控制罐的自动装卸；控制液位或供给信号，如油箱、自动清洗系统、液压罐、低压锅炉、污水处理系统。





磁浮球液位开关



MS--UQZ 浮球式液位开关结构原理：

    浮球式液位开关使用磁力运作，无机械连接件，运作简单可靠。当浮球开关被测介质浮动浮子时，浮子带动主体移动，同时浮子另一端的磁体将控制开关动作杆上的磁体。

浮球式液位开关的技术优势：浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。

在密闭的金属或塑胶管内，设计一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮环，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或指示。



MS--UQZ 浮球式液位开关特点：

控制开关位置可以随着使用者需要订制。

使用磁簧开关不需供应电源，接点寿命可达200万次。

　　所有的开关出线在同一接线盒，外部施工配线成本低廉。

　　多个开关控制点和其它形式的液位开关比较，RF型的单价zui低。

　　接线盒的防护等级皆在IP-65以上。

　　有PVDF、PP、 PVC塑胶材质及SUS304、SUS316金属材质，因此不管酸碱液、溶剂或各种燃油，皆有合适产品可配合使用。

　　磁簧开关与导线和液体隔离，因此在高温、高压设备上亦可使用。

　　连杆式浮球液位开关套装，适用于高温和高压场合

　　60VA干触点簧片开关，可通过浮球安装位置选择常开或常闭

　　316 SS浮球、导管和安装接口，适用于恶劣环境

　　带便于电气对中调节的可旋转底座的美标（NEMA 4X）聚丙烯外壳

　　可定制导管长度和开关设定点尺寸



MS- -UQZ 浮球式液位开关参数：

     测量范围：0~3500mm

     供电电压：12~36V  DC

     输出信号：开关量信号；

     负载电阻：250Ω

     测量精度：±10mm

     环境温度：-40~80℃

    工作温度：-20~120℃

    公称压力：≤1.6MPa

     法兰标准：A：JB/T82.1-94(平面法兰)

              DN100   PN1.6 球φ90

                  B：JB/T82.1-94(平面法兰)

              DN80  PN0.6 球φ76

      介质密度：≥0.65g/cm­3

      介质粘度：≤0.015PaS

      接液材质：不锈钢

        防护等级：IP65
