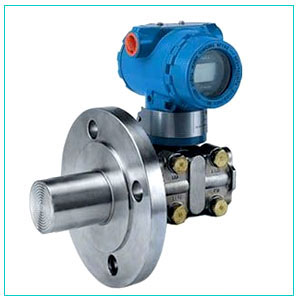

单法兰液位变送器
产品概述
MS3351智能法兰安装液位变送器用于测量含有固体和沉淀性液体的液位和密度，然后转换为4～20mA DC信号输出。MS3351智能法兰安装液位变送器也可与HART手操器相互通讯，通过它进行设定、监控。
性能规格
（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片）MS3351智能法兰安装液位变送器用于测量含有固体和沉淀性液体的液位和密度，然后转换为4～20mA DC信号输出。MS3351智能法兰安装液位变送器也可与HART手操器相互通讯，通过它进行设定、监控。
性能规格
| 参考精度 | ±0.075%校验量程 | |
| 稳定性 | ±0.1%URL（6个月） | |
| 环境温度影响 | 零点误差 | ±0.2%URL/56℃ |
| 总体误差 | ±（0.2%URL+0.18%校验量程）/56℃ | |
| 振动影响 | 在任意轴向上，200Hz下震动影响为±0.5%URL/g | |
| 电源影响 | ＜±0.5%输出量程/伏特 | |
| 负载影响 | 没有负载影响，除非电源电压有变化 | |
| 电磁干扰/射频干扰（EMI/RFI影响） | 由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程 | |
| 安装位置影响 | 液位膜片垂直安装时，零点漂移至多为±0.25kPa；液位膜片水平安装时，零点漂移至多为1.25 kPa加上伸出部分的身处长度。所有的零点漂移都可修正掉，量程无影响 | |
功能规格
| 测量范围 | 见订购指南 | ||||||||||||||
| 零点与量程 | 可用本机量程和零点按钮调整或用HART手操器远程调整 | ||||||||||||||
| 零点正、负迁移 | 零点正迁移时，量程上限须 ≤+URL；零点负迁移时，量程下限须≥-URL。（校验量程须大于或等于zui小量程） | ||||||||||||||
| 输出信号 | 4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC信号上，可共采用HART协议的上位机使用 | ||||||||||||||
| 阻尼时间常数 | 阻尼时间常数可调，以0.1秒递增，由zui小至16.0秒 | ||||||||||||||
| 环境温度上限 | 不带液晶表头 | -40～85℃ | |||||||||||||
| 带液晶表头 | -30～60℃ | ||||||||||||||
| 过程温度上限 | 低压侧 | 充硅油 | -40～104℃ | ||||||||||||
| 充惰性液 | -18～85℃ | ||||||||||||||
| 高压侧 | 普通硅油 | -40～104℃ | |||||||||||||
| 高温硅油 | 15～315℃ | ||||||||||||||
| 氟油 | -45～205℃ | ||||||||||||||
| 惰性液 | -18～177℃ | ||||||||||||||
| 贮存温度上限 | 不带液晶表头 | -46～110℃ | |||||||||||||
| 带液晶表头 | -40～70℃ | ||||||||||||||
| 环境湿度 | 0-100%相对湿度 | ||||||||||||||
| 液位法兰额定压力上限 |
|
||||||||||||||
安装
| 电源及负载条件 |
 |
|
| HART通讯 | 通讯要求 | 要求有一个zui小250Ω电阻 |
| 通讯距离 |
 |
|
物理规格
| 接液部分材质 | 接液膜片 |
316L不锈钢、哈氏合金C-276、蒙乃尔或钽 （每种型号可选材料参见订购指南） |
| 膜盒垫圈和过程接头垫圈 | 氟橡胶等其他材料 | |
| 非接液部分材质 | 螺栓 | 不锈钢 |
| 电子外壳 | 低铜合金铝，符合NEMA 4X | |
| 表盖O型圈 | 丁腈橡胶 | |
| 铭牌和位号牌 | 不锈钢 | |
| 填充液 | 硅油或惰性液 | |
| 连接 | 参见订购指南确定过程接口 | |

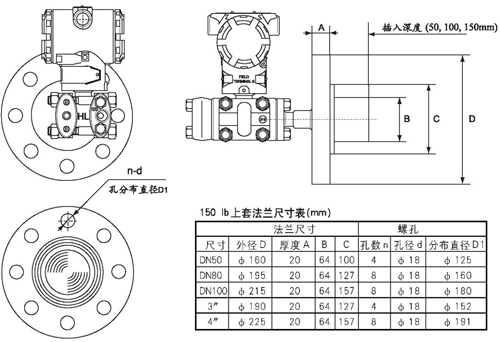

外形结构
|
外形图 单位：mm |
 |
订购指南
| MS3351 | 智能单法兰液位变送器 | ||||||||||||
| 代号 | 测量范围 | ||||||||||||
|
4 5 6 |
0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa |
||||||||||||
| 代号 | 输出信号 | ||||||||||||
|
E S L |
4～20mA 4～20mA，HART协议数字通讯 4～20mA，智能现场可调 |
||||||||||||
|
代号 |
安装法兰 | ||||||||||||
| 法兰尺寸 | 插入长度 | 高压侧膜片材料 | |||||||||||
|
H0 H2 H4 H6 A0 A2 A4 A6 B0 B2 B4 B6 C0 C2 C4 C6 |
DN50 DN50 DN50 DN50 3”/ DN80 3”/ DN80 3”/ DN80 3”/ DN80 4”/ DN100 4”/ DN100 4”/ DN100 4”/ DN100 3”/ DN80 3”/ DN80 3”/ DN80 3”/ DN80 |
0mm 50.8mm 101.6mm 152.4mm 0mm 50.8mm 101.6mm 152.4mm 0mm 50.8mm 101.6mm 152.4mm 0mm 50.8mm 101.6mm 152.4mm |
316不锈钢或哈氏合金C 316不锈钢或哈氏合金C 316不锈钢或哈氏合金C 316不锈钢或哈氏合金C 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C |
||||||||||
| 代号 | 安装法兰规格 | ||||||||||||
|
A B C |
DN50 150Ib 3”/ DN80 150Ib 4”/ DN100 150Ib |
||||||||||||
| 代号 | 结构材料 | ||||||||||||
| 低压侧法兰接头 | 排气/排液阀 | 隔离膜片 | |||||||||||
|
22 23 24 25 |
316不锈钢 316不锈钢 316不锈钢 316不锈钢 |
316不锈钢 316不锈钢 316不锈钢 316不锈钢 |
316不锈钢 哈氏合金C-276 蒙乃尔 钽 |
||||||||||
| 代号 | 显示表头 | ||||||||||||
|
M1 M2 M3 M4 |
线性指示表（0-100%刻度） 平方根指示表（0-100%刻度） 31/2位LCD液晶显示表（0-100%线性） 31/2位LCD液晶显示表（可特殊设定） |
||||||||||||
| 代号 | 过程法兰 | ||||||||||||
|
D1 D2 |
侧面排液/排气，顶部 侧面排液/排气，底部 |
||||||||||||
| 代号 | 特殊规格 | ||||||||||||
|
s d i |
标准型（无防爆） 隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6 |
||||||||||||
MS3351- 6 S A0 A 22 M1 D1 s  典型型号 |
