磁翻板液位计装配流程概述
发表时间：2018-04-24 22:59:40 点击次数：999 技术支持：150-5269-2011

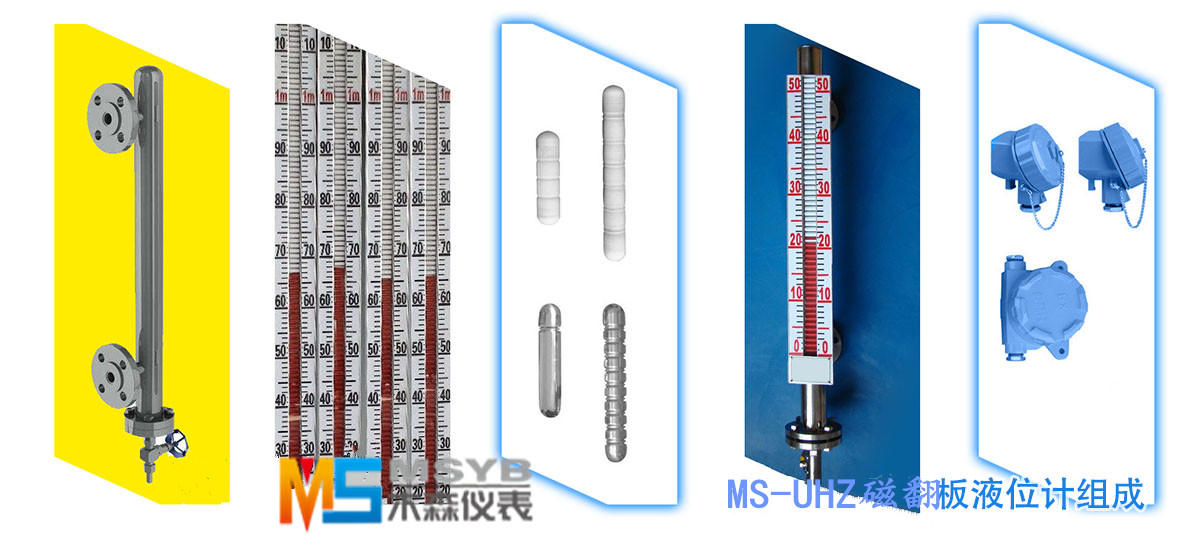

磁翻板液位计是一种非常普通和常见的液位测量仪表，在许多民用和工业场所合都有着广泛的应用，其采用的是浮力原理和磁耦合原理作用，磁翻板液位计的通过连通器的结构来实现容器内液体介质液位测量的仪表。组成磁翻板液位计仪表的元器件通常主要包括测量主体管、过程连接法兰、排污法兰、排污阀、磁浮子和显示指示面板，同时还有干簧管远传变送器和磁开关附件等。在特殊的使用场景中，比如低温环境，还需要加装真空隔离或者电加热装置。
在进行磁翻板液位计装配制作时，应注意装配顺序的合理性和配合精度的控制，并充分利用一些工装夹具的辅助定位作用，以提高工作效率。那么，磁翻板液位计装配流程是怎样的呢？为了帮助用户更深入地了解磁翻板液位计相关的知识，撰此文加以说明：
一、测量主体管的
*先，根据客户的参数要求，选好主体测量管并按要求的长度下料，在钻床上开通液孔，对孔口和管口部位的毛刺进行清理直至光滑；
其次，对主测量管顶部封头、引液小管、过程连接法兰、浮筒下法兰和排污法兰进行焊接。在进行过程连接法兰的焊接时须在专用的焊接平台上进行，保证两个法兰之间的水平度和垂直度，使法兰中心间距等于测量长度值；
再次，对磁翻板液位计的所有焊缝及整体进行钝化清洗，保证液位计整体外观光亮清洁；
**后，进行水压测试，检查焊缝部位有无泄漏。
二、显示指示面板的组装
装配完测量主体管后，接着进行显示指示面板的组装，组装时需注意对翻片翻转情况进行检验，保证每片翻片能翻转灵活；并用专用密封堵头和密封胶对面板进行密封，采用U形管压力计检测查漏，使面板密封性能达到IP66/IP67，避免雨水和灰尘进入面板内部，影响翻片的翻转。
三、磁浮子的设计加工
根据被测介质比重设计和加工磁浮子。
液位计浮子有很多种材质，比如PP材质、UPVC材质、304不锈钢、316L不锈钢、1Cr18Ni9Ti、304衬四氟、钛合金等。
我们知道磁翻板液位计可以在高温高压的情况下测量液位，这里耐高温耐高压除了要求主体钢管、面板以及法兰之外，还有一个就是要求浮子也要耐高温耐高压，也就是液位计浮子的厚度以及材料都不一样。根据以上三点，液位计浮子在单独订购的时候需要提供：介质密度、腐蚀性程度、介质温度、压力。
四、组装调试
将组装好的显示面板用不锈钢卡箍安装到主测量管上，使面板的零位对准下引液管的中心线，并将磁浮子装进主测量管内，进行整机的性能测试，将磁浮子上下来回移动三次，翻片100%翻转为合格。整机测试完毕后用木箱包装发货。
木森仪表在行磁翻板液位计时，严格按照产品的装配流程进行，确保产品性能的一致性和可靠性。
