浮球液位计如何正确使用安装

浮球液位计以其结构简朴、操作简便、可靠性好、准确度高、低消耗的特点，颇受人们欢迎，被广泛用于大坝（水库）水位的检测、污水处理、石油化工原料储存、食品饮料和加油站地下库存等各种液罐的液位工业计量和控制。仪表中液位测量通常使用液位计来测量罐体和箱体里液位的高度，显示里面的液位的高度,其中浮球液位计就是居多液位计中的一种被广泛应用的测量仪表。



　　浮球液位计的原理及结构:

　　浮球液位计主要由浮球、插杆等组成。

　　浮球液位计通过连接法兰按装于容器顶上，浮球根据排开液体体积相等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。



　　适用范围及特点：

　　浮球液位计几乎可以适用与各种工业自动化过程控制中的液位测量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。



　　浮球液位计是由液位传感器和智能HART板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。远传供给控制室可实现液位的自动检测、控制和记录。



　　浮球液位计的在选型时要点及安装说明：

　　浮球液位计有两种浮动形式，一种是浮球动，导杆不动；另一种则是浮球和导杆同时动。前一种浮球和导杆间不能有杂物，这一点选型时就要注意。后一种要避免导杆溅上杂物，同时这种形式抗介质流动的能力较小，安装定位时要注意避免。



　　共同点是浮球上下运动时不能有阻碍。安装垂直度要符合要求，在介质存在流动时要避开急流安装，必要时可加强导杆固定或加装静止套。

　　浮球液位计安装说明：

　　1、被测介质不应含有铁磁性杂质。

　　2、为了防止运输时浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前，用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍，将浮球上升至密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。

　　3、仪表的面扳指示为指针式，满度测量时指示数字为喱针方向排列，空度测量时指示数字为逆时针方向排列。

　　4、仪表出厂时附有安装法兰，用户应有配管道法兰。

　　5、仪表的安装位置一般选择在量程之半。

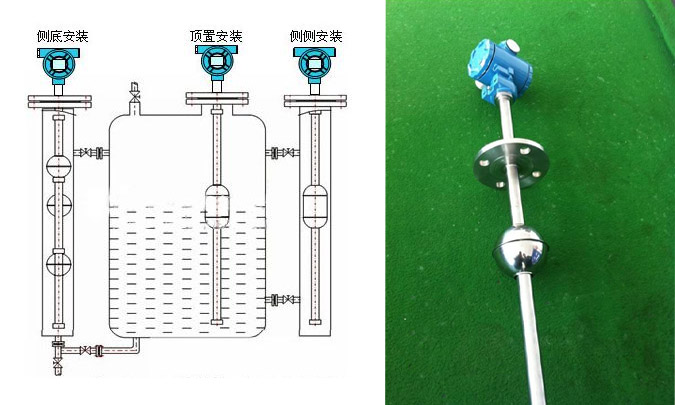

　　浮球液位计分以下四种安装方式：



　　1：侧底安装  2：顶置安装  3：侧侧安装

调零键[Z]、调整键[S]、功能键[M]
操作内容	操作方法	备注
按键开锁	同时按下[Z]和[S]键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。
PV值清零 (即零位调整)	将浮球直接置于零位上，按键开锁后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0)	如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER)
4mA点有源迁移	按键调零：将浮球置于零位，按下[Z]键2秒钟，开关将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET)
20mA点有源迁移	按键调满：将浮球置于满位，按下[S]键2秒钟，开关输出20mA电流，完成调满操作。(LCD屏幕显示：HSET)
开关数据恢复	先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将开关数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对开关进行过数据备份，无法将开关数据恢复到出厂时状态。

显示内容	设置内容	操作方法
0.888 ZEPO CM	设置4mA点量程	按[Z]键选择修改的数字或小数点	按[S]键调整数值或小数点位置
100.00 SPRN CM	设置20mA点量程	同上	同上
2.000 DPMP S	设置阻尼时间	同上	同上
12.008 DISP mA	设置显示模式	按[S]键选择显示模式(显示液位、电流、百分比)
3.6 FIX C CM	固定电流输出	输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)
