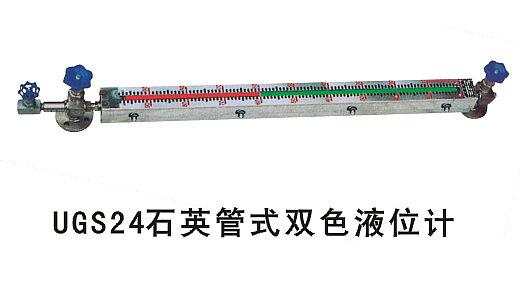

双色石英管液位计性能特点及正确安装方法
发表时间：2018-08-23 04:42:59 点击次数：952 技术支持：150-5269-2011
一、双色石英管液位计性能特点：
1、液、气相显示清晰、无盲区、密封性能好、耐高温耐高压、防粘稠、重量轻、奉命长、无泄漏。
2、双色石英管液位计结构简单、安装维护方便、耐腐蚀、无需电源、防爆。
3、工作温度：＜520℃。
4、工作压力：1.6、2.5、4.0、6.4、10.0MPa
5、搞压强度1170Kg/cm3 ，膨胀系统数5.5×10-7。经特殊工艺处理后具有耐高温、高压和优良的机械特性。
6、测量范围L：测量范围由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊规格请注明尺寸。
7、接口法兰：采用化工部1997年**新颁发的HG20592~20635-97法兰标准。法兰通径DN20、DN25，如用户需采用其他标准（如GB、ANSI等标准）可根据用户需要设计。钢球自动封闭压力：大于0.2MPa重量15~30kg。
磁浮子液位计可广泛使用在石油、化工、轻工、纺织、城建、热电、冶金、国防等工业中，及用于各种塔、罐、槽、箱、球罐等容器，发电行业高低加热器、除氧器、水箱、酸、碱、盐罐上液面位置的指示。磁浮子液位计由于介质置于密闭系统，显示部分与介质隔离，为石油化工装置中的易燃、易爆介质和其它工业有毒、剧毒介质的液位指示提供可靠的检测仪表，磁浮子液位计可实现远距离液位*位报警与控制，配上信号变送器，可将液位转换4-20mA标准直流信号输出，实现远距离显示、检测、记录与控制，是一种可代替玻璃管式液位计较理想的更新换代液位仪表.
二、双色石英管液位计安装方法
1、安装前应考虑滤色片在自然光源较强场合（东南方向），并要考虑现场观察位置方便宜，如需调整滤色片和观察位置的方向，两端大六角螺母松开然后固紧。彩色液位计出厂前已按工作压力1.5倍试压，用户不得擅自拆卸石英管，同时在调整滤色片位置不可拆卸石英管，由于运输振动原因，用户有设备前提可在安装前按工作压力1.5倍水压试验。彩色液位计属仪表，在运输、搬运、开箱、安装时要小心轻放，不得撞击、敲打、防止石英玻璃管及滤色片破碎。安装前并细读本使用说明。
2、双色石英管液位计的上下法兰（螺蚊）和容器连接后，如容器内液体为高温，应事先对石英管进行预热半小时后方可正式运行，以免石英管爆裂。使用时先缓慢开启上、下阀、使液体冲刷玻璃管内壁。当容器内液体进入液位计升压时，可能彩色显示不清晰，由于容器内液体不清洁或压力不稳定，液体波动所造成暂时现象，等稳定后即能清晰显示液位。
3、双色石英管液位计正常运行时，阀杆退出不少4转（防止钢球碰到阀杆顶部），保证钢球自动密封。
4、双色石英管液位计应定期冲洗石英玻璃管用清洗剂与铬酸冲洗、排污。滤色可拆卸清洗，以免影响红、绿显示。
磁浮子液位计可广泛使用在石油、化工、轻工、纺织、城建、热电、冶金、国防等工业中，及用于各种塔、罐、槽、箱、球罐等容器，发电行业高低加热器、除氧器、水箱、酸、碱、盐罐上液面位置的指示。磁浮子液位计由于介质置于密闭系统，显示部分与介质隔离，为石油化工装置中的易燃、易爆介质和其它工业有毒、剧毒介质的液位指示提供可靠的检测仪表，磁浮子液位计可实现远距离液位*位报警与控制，配上信号变送器，可将液位转换4-20mA标准直流信号输出，实现远距离显示、检测、记录与控制，是一种可代替玻璃管式液位计较理想的更新换代液位仪表.
**：磁浮子液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁浮子液位计的正常工作；
*二：如用户自行采用伴热管路时，须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；
*三：磁浮子液位计安装须垂直，磁浮子液位计与容器引管间应装有球阀，便于检修和清洗；
*四：介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；
*五：使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；
*六：打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。）；
*七：调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；
*八：应根据介质情况，不定期清洗主导管清除杂质；
*九：对超过一定长度（普通型＞3米、防腐型＞2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；
*十：磁浮子液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；平焊对焊：JB/T81-94，JB/T82.2-94
