磁翻板液位计安装及报警开关功能分析及选型
发表时间：2018-08-14 04:07:27 点击次数：881 技术支持：150-5269-2011
磁翻板液位计安装及报警开关功能分析 顶装式磁翻板液位计是直接安装于容器顶部，通过浮球随液面（或界面）的上下移动带动磁性连杆上下移动，由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器，用红白两色（液红气白）明显直观地指示出工艺容器内的液位或界位，可远距离传送和实现自动控制。
磁翻板液位计的一种远传方式就是配报警开关，液位控制开关由干簧管及电路模块组成，结构紧凑、坚固耐用。按用途它可分为普通液位控制开关，带保持（记忆）型液位控制开关和高温带保持（记忆）型控制开关。该液位控制开关以捆绑的形式固定在UHZ型磁翻板液位计的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出，直到返回感应信号到达时才释放，因此可方便地与各类仪表配套使用，从而达到控制及报警的目的。每个磁翻板液位计配多个报警开关。

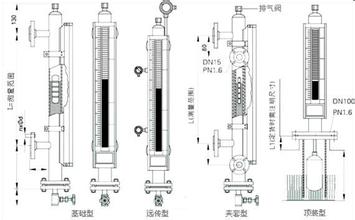

主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。
顶装式磁翻板液位计护导管安装须保持垂直。液位计安装时连杆不能弯曲，须挺直装入。
液位计安装完毕后，需对指示器的磁翻柱用所附磁钢引导一次。空罐情况下浮子显示白色,当罐内有液体的时候,浮子显示红色。
如需在一定液位的时候设定自动敞开与关闭，可安装上下限报警开关。报警开关安装在液位计所需控制位置，转换器安装在控制室内。
磁翻板液位计的一种远传方式就是配报警开关，液位控制开关由干簧管及电路模块组成，结构紧凑、坚固耐用。按用途它可分为普通液位控制开关，带保持（记忆）型液位控制开关和高温带保持（记忆）型控制开关。该液位控制开关以捆绑的形式固定在UHZ型磁翻板液位计的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出，直到返回感应信号到达时才释放，因此可方便地与各类仪表配套使用，从而达到控制及报警的目的。每个磁翻板液位计配多个报警开关。
磁翻板液位计专用报警开关的选型表
|
BJ-5
|
磁翻板液位计专用报警开关
|
普通型
|
|
|
BJB-25
|
记忆保持型
|
||
|
GBJB-25
|
高温记忆保持型
|
||
|
|
A
|
|
不防爆
|
|
|
B
|
|
防爆型
|
