磁翻板液位计远传显示方法

磁翻板液位计远传装置显示方法

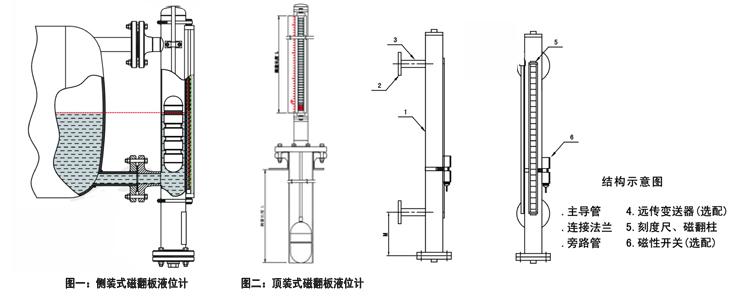

磁翻板液位计主要部件就是测量筒,内部浮子,外部指示器及一个远传检测探头.液位计从上部和下部的侧面引出管线法兰与被测介质的器壁连接,通过中间阀门来实现磁浮子液位计的使用和切除.

在磁浮子液位计下部通过法兰连接安装有一个排污泄压阀,在维护时进行排污泄压.测量筒内壁安装一个可以自由上下活动的磁性浮子,浮子内部密封有磁铁.在测量筒的法兰面上固定一个缓冲弹簧,用来减轻测量筒对浮子的硬性冲击.

磁翻板液位计的测量筒外部安装有翻板式显示面板即指示器,有红白颜色翻牌,带有磁性,受内部的磁浮子的磁性影响产生颜色翻转.在制造过程中把与磁浮子同极性的翻牌一面制作成红色,异极性的制成白色,所以当内部磁性浮子上浮时,外部的指示器能够跟着其高度显示醒目的红色,方便观察内部介质的液位或界位.

磁翻板液位计如果需要远传显示,只要在外部加一个远传检测探头即变送器,可实现液位的远传显示,非常方便一块仪表既能够就地显示又能够远传显示.

远传探头同样使用了磁性耦合的原理,通过磁敏元件受磁场的吸合来实现远传电路的电阻变化,经过转换器转换输出一个随浮子高度线性变化的4~20mA电流值,因此磁敏元件的好坏程度决定着远传探头的质量.因此安装时要注意方向性和有无导磁性质的铁性物质产生影响。

远传磁翻板液位计安装使用方法

1、磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；
2、如用户自行采用伴热管路时，须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；
3、磁翻板液位计安装须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；
4、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；
5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；
6、打开底法兰，装入磁性浮子；
7、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；
8、应根据介质情况，不定期清洗主导管清除杂质；
9、对超过一定长度(普通型＞3米、防腐型＞2米)的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；
10、当配有远传配套仪表时需做到如下几条：应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；远传配套仪表上感应面应面向和紧贴主导管；远传配套仪表零位应与液位计零位指示处在同一水平线上；远传配套仪表与显示仪表或工控机之间的连线**好单独穿保护管敷设或用屏蔽二芯电缆敷设；接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。
