投入式液位变送器接线图和技术参数表
发表时间：2018-08-07 10:18:23 点击次数：1705 技术支持：150-5269-2011
投入式液位变送器产品如何接线？哪里有接线图和说明书下载？它有哪些技术参数？它采用进口不锈钢隔离膜片的高精度、高稳定性力敏芯片经合理的结构设计和厚膜技术温度补偿、信号放大、V/I转换，对不锈钢壳体进行全密封焊接，有通气导管的防水电缆，使传感器背压腔与大气连接，从而制成工业标准的4～20mA或0～10mA信号输出且性能稳定可靠的全固态产品。投入式变送器它是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位计的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用方便。
投入式液位变送器接线图：
|

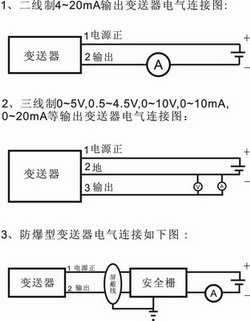

◇ 电气连接图： |

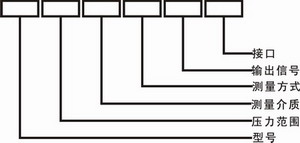

◇ 型号： |
 |
|
投入式液位变送器技术参数表：
| 测量范围 | 0～0.5mH2O…2mH2O…5mH2O…10mH2O…15mH2O…500 mH2O之间任意可选 |
| 过载能力 | 量程的3倍 |
| 供电范围 | 12～36VDC |
| 信号输出 | 4～20mADC两线、数字信号：RS485、RS232 |
| 精度 | 0.05%FS、0.1%FS、0.2%FS、0.5%FS (包括非线性、重复型、迟滞) |
| 分辨率 | 0.01%FS |
| 温度误差 | ≤0.008%FS/℃(-20～+70℃)；≤±0.02%FS/℃(-20～-30℃) |
| 稳定性误差 | ≤±0.1%FS/年 |
| 环境温度 | -30～+70℃ |
| 介质温度 | -30～+80℃ 高温型（-20～+150℃/250℃） |
| 贮存温度 | -30～+85℃ |
| 防护等级 | IP68 |
| 接口及壳体 | 不锈钢1Cr18Ni9Ti |
| 传感器膜片 | 316L不锈钢、96%氧化铝陶瓷 |
| 密封件 | 全一体不锈钢结构，无塑料密封件，永不泄漏 |
| 橡胶套管 | 丁晴橡胶 |
| 电缆 | Φ7.5mm聚乙烯(或聚氨酯)导气电缆 |
| 安装方式 | 投入式、法兰DN50、法兰DN80 |
| 显示 | 4位LED或4位LCD显示 |
| 接线 | 红色线：电源正 黑色线：电源负 裸线：屏蔽 |
投入式液位变送器稳定性好，精度高；安装使用相当方便；不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位计具有电源反相极性保护及过载限流保护，它可将各种物位参数的变化转换成标准电流信号，远传至操作控制室，供二次仪表或计算机进行集中显示、报警或自动控制。
