投入式液位计的结构形式、安装要求
发表时间：2018-07-31 05:42:53 点击次数：839 技术支持：150-5269-2011
但是即便广泛应用的液位计也须有严格的使用条件和要求，本文就从投入式液位计的安装须知、安装要求以及使用注意三个方面来进行说明：
投入式液位计的使用可谓非常广泛，因为其稳定性好，精度高，直接投入到被测介质中，安装使用相当方便。具有固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响；具有宽范围的温度补偿以及电源反相极性保护及过载限流保护。
投入式液位计的结构形式有两种：
缆式投入式和直杆式投入式：
缆式投入式液位计的压力探头为不锈钢（1Cr18Ni9Ti）材料，电缆护套为橡塑，特殊要求可选择聚四氟乙烯探头、不锈钢或聚四氟乙烯电缆护套材料。
直杆式投入式液位计的压力探头及电缆护套为全不锈钢（1Cr18Ni9Ti）材料，变送器的插入深度可在±20cm范围内自由调整。

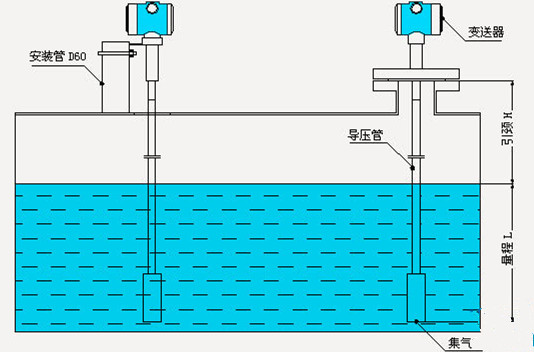

投入式液位计的安装要求
1、液位计安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管 （不同高度打若干小孔，以便水通畅进 入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。
2、测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管 （在液体流向的反面不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。
3、变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。
4、在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线
投入式液位计在动水中和静水中的安装
投入式液位计的安装须知
1、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。
2、在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。
3、变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。
4、投入式液位变送器接地端子应可靠接地，电源屏蔽线应与其相连。
5、测量易爆危险品时，须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83 《本质安全型电路和电气设备“i”》中的有关规定进行安装。
投入式液位计使用注意事项
1、使用中发现异常，应关掉电源，停止使用，进行检查。
2、接供电电源时应严格按照使用说明书进行连接。
3、避免液体下流时压力直接冲击探头，或者用其他的物体挡住液体下流时候那瞬间直接冲击的压力就可以了;
4、把进水口装成淋浴式的，把一股大水流切断成小水流喷洒下来，效果还不错;把进水管口弯一下，使进水口略微往上翘一点，水在出来时会*先往空中抛然后再落下，减少了直接冲击(将动能转换成势能)。
5、尽量原理大功率设备，避免强磁场干扰对精度的影响，应该是液位计保持在正常温度范围内，否则将会严重影响液位计的精度和使用寿命，产生温漂现象长期下去可能会直接烧坏液位计！
