浮标液位计工作情况说明及应用范围
发表时间：2018-06-09 03:56:46 点击次数：1211 技术支持：150-5269-2011
浮标液位计适用场景：
UFZ 浮标液位计使一种简易的液位测量仪表， 是测定常压储罐中介质液位的一种直观读数 式仪表，结构简单、视觉直接、安装维修方便等特点；
主要用途及适用范围：适用于石油化工系统中贮有腐蚀性介质的常压槽、罐、油田、油库等平底锥 盖或拱形容器以及一般企业、民用建筑的水塔（水箱）所需价格低廉的液位测量，以解决人工测量 液位的难度。
浮标液位计工作情况描述：：
浮标液位计是液位仪表中工作原理和设计结构**为简单的一种产品，也是具有较长使用历史的一种液位计。浮标液位计由于原理和结构简单，测量所获得的结果**度相对较低，但是凭借低廉的售价还是在一些对**度要求不高的工作场合有较多应用。
浮标液位计的设计原理是力学中的力平衡原理，通过浮标的重力与液位提供的浮力、和重锤针的重量之间的平衡，来实现液位高度的测量和指示。浮标液位计在测量中也受到内部部件之间摩擦力的影响。
浮标液位计所测量的液体介质页面上升时，浮标受到的浮力F就会增大，而这时浮标的重量W、重锤针的重量W1和系统摩擦力f都不变，力的平衡关系被打破，重锤针就会下滑从而减少浮标所受的浮力F，直至形成新的平衡关系，这样重锤针的位置既能显示出液位数值。
浮标液位计的浮标在某一液位高度漂浮时重量为W，液体介质为浮标所提供的浮力为F，浮标液位计的重锤针为W1，浮标液位计各个部件之间的摩擦力为f，这样W就应与F、W1、f之和相等，形成力的平衡关系。
浮标液位计结构与原理：

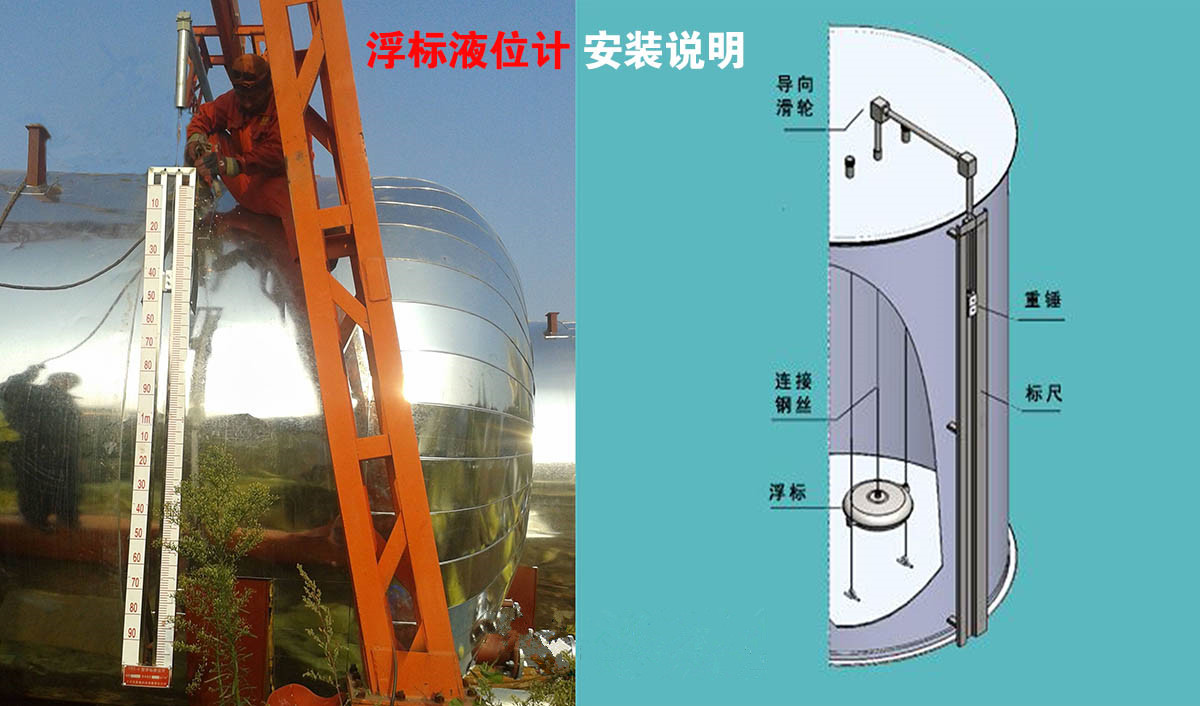

结构特征与工作原理 UFZ-2 型浮标式液位计是根据力平衡原理设计的，其工作原理见图一。设浮子的重量为 W，浮子所受的 浮力为 F，指针重锤的重量为 G，整个系统的摩擦力为 f，当浮子浸浮在液体中某一位置时，这些力处于平 衡状态，既 W-F-G±f=0。当液位发生变化时，引起浮子位置的变化，通过钢丝绳带动指针重锤移动，在标 尺上显示出液位的相应位置，达到液位测量的目的。
浮标液位计产品特点：
浮标液位计凭借着自身简单的结构和低廉的价格，在一些低精度要求的测量场合有着较多应用，例如石油石化系统的油罐、油槽和油库的测量，及民用建筑的水塔或水箱的液位测量等。浮标液位计具有一定的防腐蚀功能，也可以用于一些低腐蚀性液体介质的测量。
UFZ 浮标液位计使一种简易的液位测量仪表， 是测定常压储罐中介质液位的一种直观读数 式仪表，结构简单、视觉直接、安装维修方便等特点；
主要用途及适用范围：适用于石油化工系统中贮有腐蚀性介质的常压槽、罐、油田、油库等平底锥 盖或拱形容器以及一般企业、民用建筑的水塔（水箱）所需价格低廉的液位测量，以解决人工测量 液位的难度。
浮标液位计工作情况描述：：
浮标液位计是液位仪表中工作原理和设计结构**为简单的一种产品，也是具有较长使用历史的一种液位计。浮标液位计由于原理和结构简单，测量所获得的结果**度相对较低，但是凭借低廉的售价还是在一些对**度要求不高的工作场合有较多应用。
浮标液位计的设计原理是力学中的力平衡原理，通过浮标的重力与液位提供的浮力、和重锤针的重量之间的平衡，来实现液位高度的测量和指示。浮标液位计在测量中也受到内部部件之间摩擦力的影响。
浮标液位计所测量的液体介质页面上升时，浮标受到的浮力F就会增大，而这时浮标的重量W、重锤针的重量W1和系统摩擦力f都不变，力的平衡关系被打破，重锤针就会下滑从而减少浮标所受的浮力F，直至形成新的平衡关系，这样重锤针的位置既能显示出液位数值。
浮标液位计的浮标在某一液位高度漂浮时重量为W，液体介质为浮标所提供的浮力为F，浮标液位计的重锤针为W1，浮标液位计各个部件之间的摩擦力为f，这样W就应与F、W1、f之和相等，形成力的平衡关系。
浮标液位计结构与原理：
结构特征与工作原理 UFZ-2 型浮标式液位计是根据力平衡原理设计的，其工作原理见图一。设浮子的重量为 W，浮子所受的 浮力为 F，指针重锤的重量为 G，整个系统的摩擦力为 f，当浮子浸浮在液体中某一位置时，这些力处于平 衡状态，既 W-F-G±f=0。当液位发生变化时，引起浮子位置的变化，通过钢丝绳带动指针重锤移动，在标 尺上显示出液位的相应位置，达到液位测量的目的。
浮标液位计产品特点：
浮标液位计凭借着自身简单的结构和低廉的价格，在一些低精度要求的测量场合有着较多应用，例如石油石化系统的油罐、油槽和油库的测量，及民用建筑的水塔或水箱的液位测量等。浮标液位计具有一定的防腐蚀功能，也可以用于一些低腐蚀性液体介质的测量。
