浮球液位计技术发展应用现状及产品的抗干扰
发表时间：2018-05-31 11:12:57 点击次数：1044 技术支持：150-5269-2011

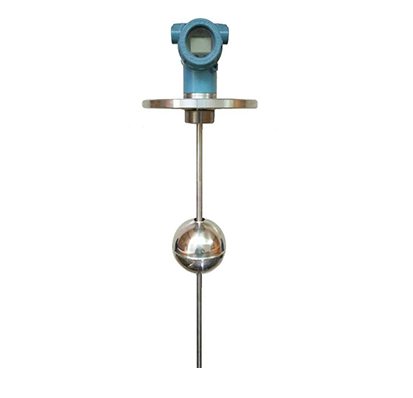

磁性浮球液位计，一般被简称为浮球液位计，是一种在工业领域使用量很大的一类液位测量仪表。其安装与使用都很简便，维护量也小，所以一直受到用户的喜爱。
磁性浮球液位计由不锈钢及防腐材料制造成，可适用于各种开口或密闭容器的液位测量，特别对高粘度、强腐蚀性介质更显其优*性。所以它具有很高的可靠性、安全性和实用性。该仪表可连续输出4~20mA 模拟信号，通过与二次仪表的配套工作，可以实现液位的远距离的变送控制及报警。磁性浮球液位计也可同其他的数显仪表配套使用，达到多种控制目的。广泛用于民用建筑中水塔、水池、水箱以及石油化工、电力、化工、环保、船舶、建筑、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可为水、油、酸、碱、工业污水等各种导电及非导电液体。
物位是指贮存容器或工业设备里的液体、粉末状固体、气体之间的分界面位置，也可以是互不相容的两种液体间由于密度不等而形成的界面位置。根据具体用途分为液位、料位、界位传感器或变送器。
在工业应用场合经常需要测量的固体和液体物位，一般情况下物位可以分为以下三类。
(1) 液位 — 油罐水塔等容器所储存液体表面的位置和液体高度；
(2) 料位 — 炉子罐槽内的颗粒状或者粉末状固体物质体积护着高度；
(3) 界位 — 在化学特性上互不相溶的液体形成的分界面。
对物位的测量是一项非常重要的工作，物位测量广泛应用于石油、化工、制药、食品、饮料等多种场合。物位测量技术在现代化工业过程控制中占有重要地位。通过对物位的测量，获得物位的连续变量或者开关量信号，从而实现对物料的处理以及加工过程**优化的控制。
就目前的物位测量仪表而言，还没有一种物位计可以应用于所有介质、所有场合，都不同程度的存在自身无法改变的缺陷，这些缺陷有来自于检测原理的，也有来自于自身结构的。就实际情况来看，市场上的磁性浮球液位计的精度普遍不是很高，只限于仪表内部标定，也很少有带LCD 显示的。基于上述考虑，如果我们能够一种高精度，带HART 通信可以上位机监视和标定并带LCD能直观显示液位读数的物位变送器的话，那这样的物位变送器将会有更广泛的应用前景和更大的市场潜力。磁性浮球液位计主要由不锈钢及防腐材料制成，可适用于各种开口或密闭容器的液位测量, 对高粘度、强腐蚀性介质更显其优*性。广泛用于民用建筑中水塔、水池、水箱以及石油化工、电力、化工、环保、船舶、建筑、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可为水、油、酸、碱、工业污水等各种导电及非导电液体。
干扰串入仪表的渠道主要有三个：
(1)空间电磁感应；(2)传输通道；(3)配电系统。
一般情况下，经空间感应窜入的干扰在强度上都小于从另二个渠道窜入的干扰，而且空间感应形式的干扰又可采用良好的“屏蔽”和正确的“接地”加以解决。所以，抗干扰措施主要是尽力切断来自传输通道和配电系统的干扰。在磁性浮球液位计智能变送器中使用了较多数字 IC，而每片IC 本身都是一个脉冲干扰源，它们也会通过电源线相互干扰。解决办法就是在电路设计时候在电源输入端并联一个1～10uF 的旁路电容，旁路电容起着滤波器的作用。在电源端和地线端之间再并联一个0.01～0.1uF 的去耦电容。在电路设计中的ADS1100，AD421，微处理器MSP430F169 电源引脚旁都附加了去耦电容。磁性浮球液位计的智能变送器的许多电路都是公用一个直流电源的，这就要求电源线不得在各电路之间引入干扰，并且当负载发生变化时直流电源线上不应产生波动。但是实际上很难做到，因为直流电源的内阻抗和电源引线的交流阻抗不可能为零。设计中可以利用去耦电容不仅能降低直流电源的内阻抗，还能避免各电路之间通过电源线相互干扰
