如何正确安装浮球液位传感器(有介质或液体)
发表时间：2018-05-30 04:24:01 点击次数：1082 技术支持：150-5269-2011

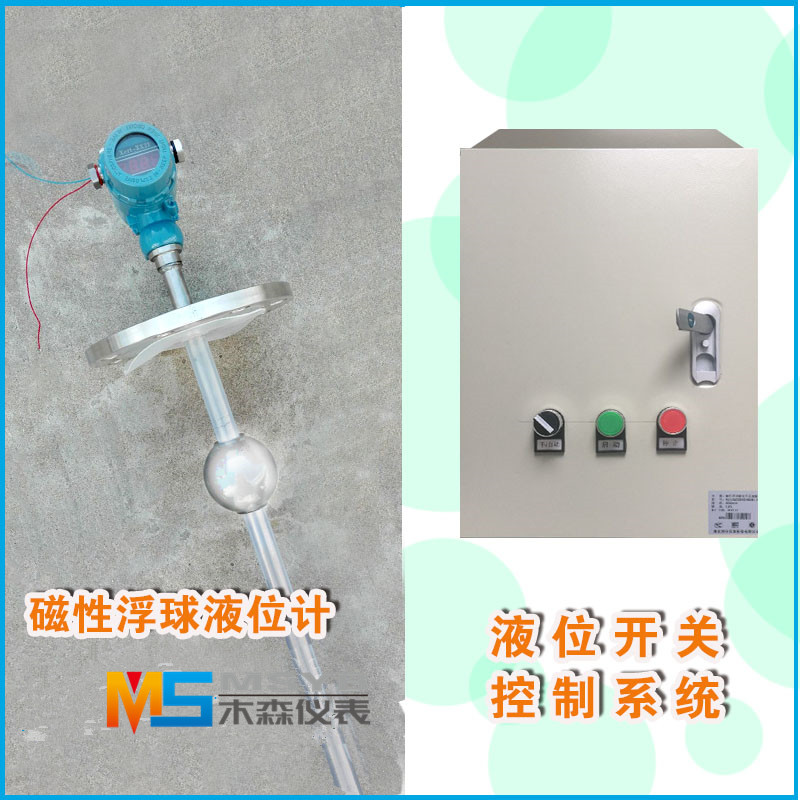

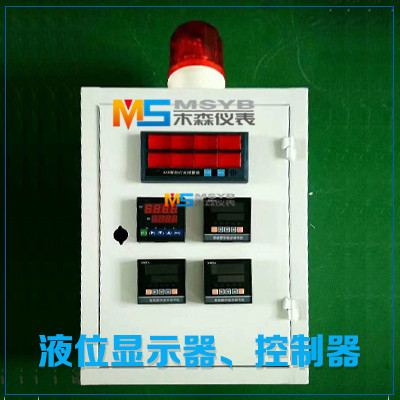

在工业的自动化控制中，液位的测量与控制是其中一个非常重要的组成部分，浮球液位变送器（也称为浮球液位计）是在测量液位现场使用相当普遍的仪表种类。浮球液位计本体跟二次仪表跟配套产品配合，可以很方便地实现对于液位测量的现场显示，以及高低液位的过程控制。对液位测量具有方便 可靠的性能，因此在炼油、电力、化工、制药及污水处理等领域都得以广泛的应用。润中仪表的液位显示控制仪，由于它按照其说明书及有关标准图纸中的介绍、浮球液位计的一次部件一液位传感器在敞口液池中的安装方法，是在池内的壁上下的适当位置各做一支架．对传感器的探杆进行固定，使贯穿于探杆上的浮球根据液位的变化而沿着探杆进行上下浮动，以感应杆内的电器元件，使杆内感应变化后的信号传输给控制室的二次仪表，达到显示控制液位的目的。
本文根据过程中的实践的成功案例，提出了一种新的浮球液位计在池内带液状态下的安装方法，该方法具有良好的安全性和可操作性，对施工中遇到的此类问题有一定的指导意义。
1 安装方法
在某次我对某液位的测量与控制的液位测量系统的安装中，由于某些环节的原因，当冷却塔已开始淋水、工作，凉水池内蓄水后，仪表才得以到货，整体交工在即，工期要求很紧 如果将池内儿百吨的水全部放掉后再进入池内安装，则工程量很大，而时间也不允许，显然已不现实。经过反复思考、试验，**终采用了对浮球液位计应用安装支架进行有效改进的办法，成功地在池外对池中的浮球液位计进行了安装，而且方法简便、使用可靠。其具体安装方法如下：
(1)用一大于池深的硬杆插入池中准备安装仪表的部位，间接地测量出水池的准确深度(H)，再用盒尺等测量工具测出池壁的厚度(H)。
(2)用40*40*4的角钢做一整体支架．并在EF段适当位置上开孔，焊二个MI2螺母。AB垂直于CD．CD垂直于DE。D睡直于AB，CD净尺寸等于池深(H)，ED净尺寸等于池壁厚(H)，其它尺寸根据仪表及测量要求和池体情况具体酌定
(3)在池外将浮球液位计先安装在已制作好的支架上，并调整好上下限止挡圈，然后进行模拟试验，并检查无误。
(4)将已调整好的浮球液位计及支架整体放入水池中，使支架AB段顶在池底，DE段贴在池上沿，CDEF跨在池壁上，摆放合适并找正后，在EF段用两条MI2螺栓旋进螺母顶紧外壁进行固定。如池沿上可以开孔，也可不要支架的EF段，而在CD段用两条MIO膨胀螺栓固定由于支架的上端卡紧在了池壁上，使得浮球液位计不能前后晃动，而AB段又横向顶于池底，抑制了支架整体的左右颤动，从而使得浮球液位计牢固地固定在了水池中，实现了对液位的可靠测量。
2 优点
此种安装方法，除实现了对液池的带液状态的安装外，同时还具有如下优点：
便于投产使用后用户的检修、维护。在传感器的使用过程中出现故障(如干簧管烧毁或杆内渗透进水等)不能对液位进行正常测量时，维护人员不必等待停产，并对液池进行排水，只需在池外很方便地拆卸下两条螺栓，便可将浮球液位计连刷支架整体从水中取出，进行修理、维护或更换，保证了仪表的正常运行，方便了单位的使用。
