浮标液位计产品优点及正确的安装规范
发表时间：2018-05-17 04:29:20 点击次数：1063 技术支持：150-5269-2011
一、浮标液位计产品优点概述：
浮标液位计具有外型结构美观、牢固、读数直观、醒目、测量范围大等优点,特别是对大量程强腐蚀性、高粘度、普通测量的场合，比较适用。
浮标液位计是一种简易的液位测量仪表，它是以罐内或容器内悬浮的轻质不锈钢浮标为测量元件，设计和安装一组滑轮及导丝进行上下移动，通过标尺的刻度将罐内或容器中的被测介质液位直接指示出来一种计量物位仪表,
一、结构简单。二、使用方便。三、寿命长。四、方便维护。它在维护的十分的方便，一般其他的部分不必要进行处理，只要对于浮标进行检查也就可以了。正是因为它的这些特点，浮标液位计才会受到用户的广泛好评，而且它对于黏度高的介质进行测量的时候，仍然能保证很准确的数据。
浮标液位计非常适用于石油化工系统中贮有腐蚀性介质的槽、罐、油 田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液位测量，以解决了人工测量液位的困难，确保贮罐的液位测量结果的准确完整。。
二、浮标液位计安装
浮标液位计的组成部件包括以下几个部份：
1.导向钢丝的支承架。
2.导向钢丝
3.显示标尺
4.浮标及重锤
1、浮标液位计导向钢丝下支承焊接安装：
在容器底部按照液位计浮标运动方向要求确定位置，焊接或铆接好固定导向钢丝下支承。
2、导向钢丝的安装
（1）用力使钢丝拉直，并固定在下支承上，注意不要使钢丝有弯曲或打结现象，以免影响浮标上下移动。
（2）导向钢丝通过浮标的导向耳勾，后穿入吊勾螺钉，把钢丝的终端固定并用导线夹头夹紧，并旋紧吊勾螺母，使其处于紧张状况，再将上螺母拼紧，以防松动，然后盖好封盖。
（3）两根导向钢丝要垂直地面，而且相互平行，保证两者之间距离为300mm
3、浮标液位计标尺安装
标尺的长度是按用户在订货时所提供的测量范围而确定的，在安装时要求：
（1）标尺的连结部分应做到平直、光滑、不应有凹凸现象，以免影响重锤指针的正常运行，或引起测量的误差。
（2）标尺应与贮罐内液面相垂直，不应有倾斜现象， 标尺安装的垂直度不能大于5°，以免造成重锤指针卡死，使测量失败。
（3）在焊接标尺脚架时，应尽量做到安装表面在同一平面上，安装孔在同上直线上，即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线，使重锤指针在标尺上灵活升降。
4、浮标连接钢丝及重锤指针的安装：
浮标与连接钢丝的一端用导线夹头夹紧固定，然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内，并和重锤指针相连接，用导线夹头夹紧固定，**后调整各导向滑轮支架，使连接钢丝与水平垂直，使浮标在导向钢丝上活动灵活，有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。

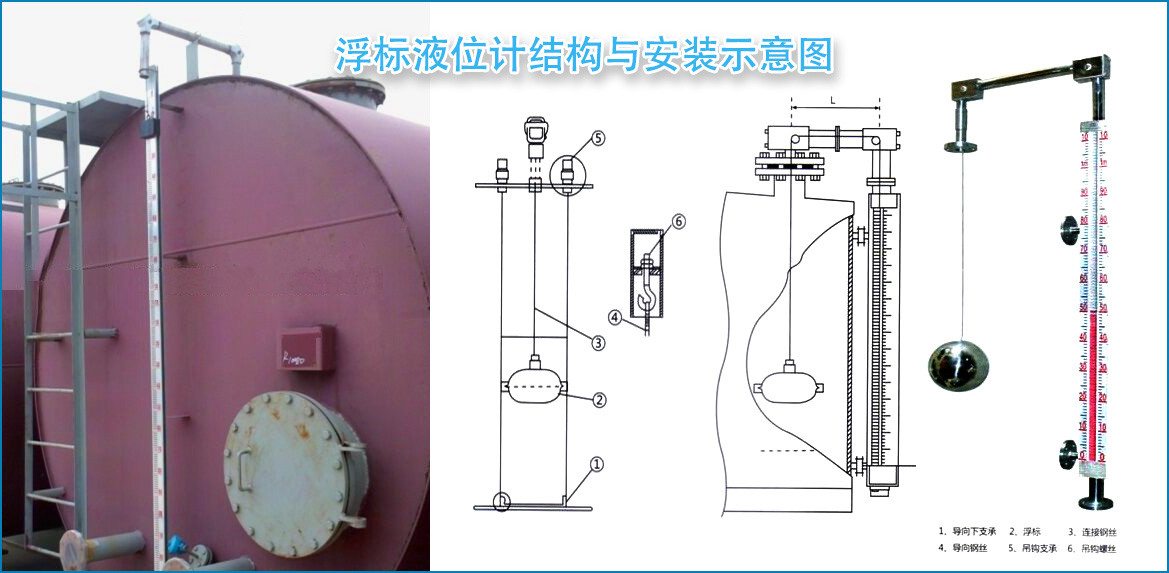

三、浮标液位计安装示意图
