磁翻板液位计磁（钢）引力的四种处理方法

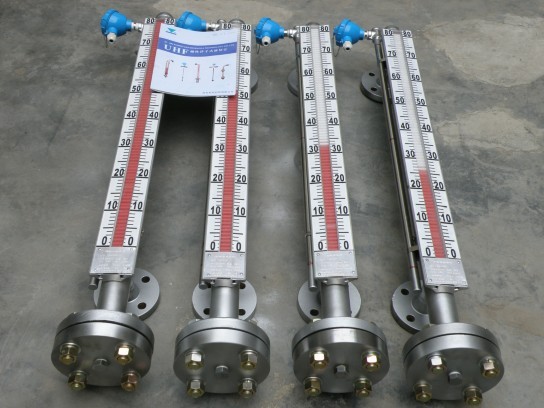

磁翻板液位计是在罐区使用较为普遍的一种液位测量仪表了，在实际使用过程中，有时会发会磁翻板液位计由于磁性的原因而产生的故障，*典型的一个故障表现为浮子在随液位上升过程中，在经过外面的液位开关处被吸住，导致无法正常地显示液位的变化。



       根据木森仪表有限公司的技术人员的总结磁翻板液位计由浮子的受力情况 可以获得这样的结论，那就是如果要使得浮子在液位开关处不被吸住，能够随液位上升，要么增大浮力，要么减小重力或减小浮子与液位开关之间的磁引力。关于这两种不同的处理方法，如果增大浮力，浮子体积必然增加，浮子重力也会增加，但浮子在浮筒内，体积增加的余量不大。而我们通过减小重力可能会使浮子的重心上移，浮子容易发生侧转，与浮筒发生碰磨；浮子重心上移后，可能导致浮子磁钢中心与浮筒液面不一致，磁翻板液位计显示出现偏差。如何来减小磁性开关和浮子之间的磁引力，用户可以根据具体的情况加以运用：





   （１）先是降低微动开关的磁性。浮子与微动开关的磁引力也减小，浮子在上升或下降的过程中，浮子带动微动开关的作用力变小，磁翻板液位计的工作不会受到影响。



   （２）二就是降低浮子的磁性，但会导致翻板转动缓慢、滞后或无法动作。因为磁翻板翻转就是靠浮子的磁引力带动的，降低浮子磁性，也就降低了磁引力，容易引起翻板动作异常。



   （３）三是增大浮子和微动开关的距离，因为磁引力是随磁性物质的距离的减小而增大，增大距离也会减小浮子对微动开关的磁引力。具体可以在浮筒的微动开关处加装铁片，加厚一定程度后再加装微动开关，使浮子的磁引力刚好可以带动浮子而这个引力又不太大。



   （４）后一种方案就是通过增加微动开关的转动角度，微动开关在浮子磁力的作用下，可以转动一定角度，但由于微动开关受到限位柱的限制，实际转动角度很小。增大转动角度后， 微动开关磁柱随浮子上升转动，转到限位柱处，若此时浮子和微动开关磁柱的作用力很小，那么浮子也不会受到微动开关很大的作用力。
