浮球液位计等液位检测仪表在联合站应用适应性分析

随着自动化仪表技术的发展，测量液位（界面）的方法及相应的仪表也在不断改进和更新，主要有浮球液位计、差压变送器、射频导纳物位仪、超声波液位计等，由于各种仪表的测量原理和安装方式等方面的不同，仪表有各自优点和局限性，但没有哪一种仪表能够适应所有的介质或环境。本文以某采油厂各站液位计的使用情况、存在问题为出发点，探讨各类液位计的适应性。



 1 联合站常用液位（界面）检测仪表现状

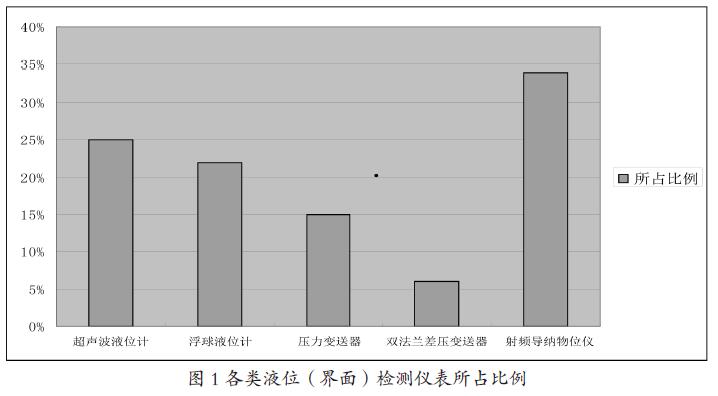

目前，采油厂用于检测液位的仪表主要采用浮球液位计，射频导纳式、电容式物位仪，超声波液位计，双法兰差压变送器和压力变送器等。图1 是某采油厂各类液位（界面）检测仪表所在比例。从图1 可以看出，液位（界面）检测仪表主要采用射频导纳物位仪、超声波液位计和浮球液位计，占全部液位计的80% 以上。射频导纳物位仪和浮球液位计主要应用在游离水脱除器、脱水器和污水、清水罐等环节。超声波液位计主要应用在配制站的熟化系统、污水池等环节。近几年，设计中较少采用压力变送器和双法兰差压变送器。



2 各类液位（界面）检测仪表的适应性

　　2.1浮球液位计

浮球液位计主要应用在污水沉降罐、水罐等环节，用浮球液位计测污水沉降罐测液位和油厚时，液位降到仪表量程外时，双浮球易粘合测量出假液位，容易发生冒罐事故。解决办法是注意上罐观察，发现两浮球粘合时，可用热水浇浮球，或将浮球取出清洗。浮球液位计适合用于污水、清水系统。



　　2.2 射频导纳物位仪

射频导纳物位仪主要应用在污水沉降罐、游离水脱除器、脱水器等环节，但是由于回收老化油和来液含聚上升的站，都不同程度的含有硫化亚铁，硫化亚铁导电性强，而射频导纳液位仪表检测的是导电性发生阶跃变化的电界面，所以在介质导电性模糊不清的工况条件下无法很好检测，同时电场波动也影响检测准确性。所以射频导纳物位仪适合硫化亚铁含量低的场所，在脱水器安装应距电极＞ 300mm。



　　2.3 超声波液位计

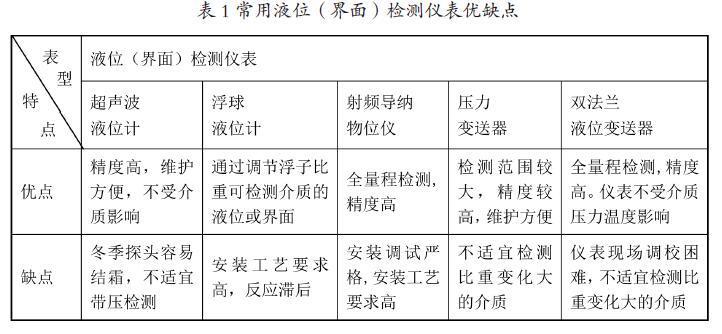

在清水池、污水池、水箱等敞口容器使用超声波液位计测量液位效果良好，但是，冬季超声波液位计探头易结霜、结冰，原因是冬季配制母液用清水温度在0℃以上，外界的环境温度在零下20℃以下，且熟化罐罐顶非密封，罐内温度稍高的清水与罐外大气相遇形成水汽在液位计的探头（天线）处结霜或结冰，进而影响检测信号。解决办法是在探头上缠绕电热带进行局部保温处理，这样可以保证液位计在冬季正常工作，见表1。





　　2.4 双法兰液位变送器

双法兰液位变送器在各类液位检测仪表中所在比例zui少，适合粘度低，密度相对恒定（如水介质等）的被测介质。但对于已建储罐而言，还需开相应的法兰接口，比较复杂。



　　2.5 压力变送器

压力变送器测量液位应用较少，它适合测量密度随温度变化不大的介质。



3.结语

　　通过上面的论述可以看出，液位（界面）测量是仅次于流量测量的难题，在工业领域对于液位的测量与流量测量的仪表需求是zui大的，但是没有哪种仪表能够适应所有的介质或环境。只有在充分熟悉各类液位（界面）仪表的工作机理、被测介质的特性、使用环境、可能出现的问题及售后维护标定等因素的基础上，结合用户使用情况及仪表的性能价格比综合考虑，方能选择可靠、实用并满足精度要求的仪表。
