26GHZ脉冲型雷达物位计
- 原理

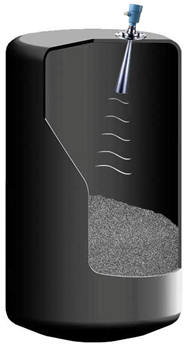

其部分能量被反射回来，被同一天线接收，发射脉冲和接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度高，发射脉冲和接收脉冲的时间间（秒量级）很难确认。26G系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲和接收脉冲的时间间隔，从而进一
- 特点
雷达物位计采用了高达26GHz的发射频率，因而具有以下特征：
- 波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性；
- 天线尺寸小，便于安装和加装防尘罩等天线防护装置；
- 测量盲区更小，对于小罐测量也会起到良好的效果；
- 波长更短，对小颗粒状物质的料位测量更合适。
采用了先进的微处理器和独特的EchoDiscovery回波处理技术，因此雷达物位计可应用于各种复杂的工况。
采用脉冲工作方式，雷达物位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
2.仪表介绍
911 特 征：全密封四氟天线耐腐蚀，防轻微凝结物。应 用：【液体】应用于各种酸、碱储罐等强腐蚀性场合
测量范围：10米
.
过程连接：螺纹/法兰(选配)
介质温度：-40～120℃
过程压力：-0.1～0.3MPa
天线结构：全密封四氟材料
精 度：±5mm
频率范围：26GHz
电 源：两线制（DC24V）
四线制（DC24V/AC220V）
信号输出：4～20mA / HART

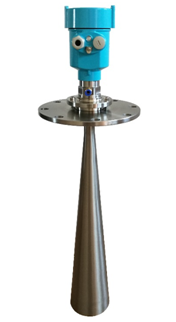

912 特 征：多种天线配置，抗凝结、抗挂料，发射角小。应 用：【液体】耐温、耐压、轻微腐蚀性液体、浆料等。
测量范围：30米
过程连接：螺纹/法兰（选配）
介质温度：-40～250℃
过程压力：-0.1～4.0MPa
天线结构：喇叭（不锈钢）
精 度：±5mm
频率范围：26GHz
电 源：两线制（DC24V）
四线制（DC24V/AC220V）
信号输出：4～20mA / HART

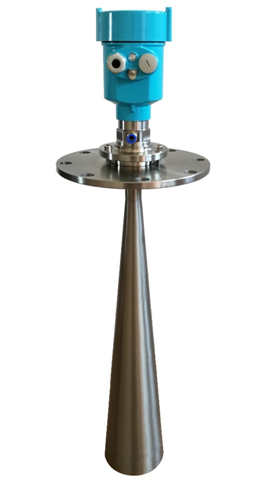

913 特 征：抗结露、结晶、挂料、粉尘，波束集中。应 用：【固体】存储容器、过程容器或强粉尘易结晶, 结露场合。
测量范围：70M
过程连接：螺纹/法兰（选配）
介质温度：-40～250℃
过程压力：-0.1～4.0MPa
天线结构：喇叭（不锈钢）
精 度：±15mm
频率范围：26GHz
电 源：两线制（DC24V）
四线制（DC24V/AC220V）
信号输出：4～20mA / HART
914特 征：抗结露、结晶、挂料、粉尘，波束集中，接收回波更有效。应 用：【固体】存储容器、过程容器或强粉尘易结晶、结露场合。
测量范围：70米
过程连接：螺纹/法兰（选配）
介质温度：-40～250℃
过程压力：-0.1～4.0MPa
天线结构：抛物面天线（不锈钢）
精 度：±15mm
频率范围：26GHz
电 源：两线制（DC24V）
四线制（DC24V/AC220V）
信号输出：4～20mA / HART
915 特 征：抗结露、结晶、挂料、粉尘，波束集中。应 用：【固体】存储容器、过程容器或强粉尘易结晶、 结露场合。
测量范围：15米
过程连接：螺纹/法兰（选配）
介质温度：-40～250℃
过程压力：-0.1～4.0MPa
天线结构：喇叭（不锈钢）
精 度：±10mm
频率范围：26GHz
电 源：两线制（DC24V）
四线制（DC24V/AC220V）
信号输出：4～20mA / HART
916 特 征：四氟锥面天线，防腐、防凝结。应 用：【液体】卫生型液体、强腐蚀性液体
测量范围：20米
过程连接：法兰（选配）
介质温度：-40～150℃
过程压力：-0.1～0.3MPa
天线结构：锥面振子，防凝结物
精 度：±5mm
频率范围：26GHz
电 源：两线制（DC24V）
四线制（DC24V/AC220V）
信号输出：4～20mA / HART
