磁翻板液位计出现故障和问题解决办法

发表时间:2019-03-23 03:43:35   点击次数:3521  技术支持:150-5269-2011

**近江苏木森仪表收到很多客户和网友咨询,磁翻板液位计出现故障如何解决,很多客户和网友咨询的问题大多数是磁翻板液位计失灵,计量不准确,以及安装中出现了损坏的现象,这里小编在网上整理了一些资料,希望对各位客户和网友同行有一定的帮助和借鉴作用。

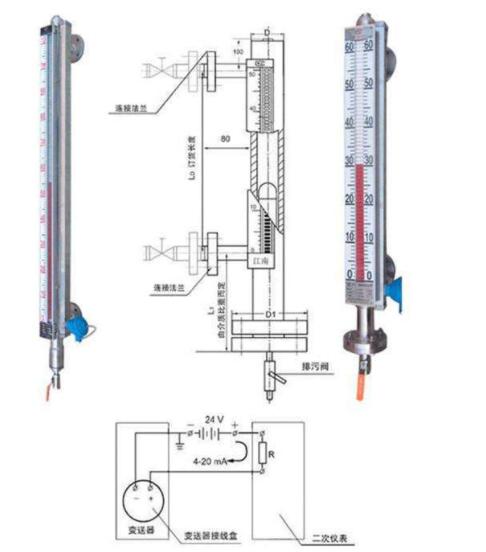

  磁翻板液位计有一容纳浮球的腔体我们称其为主体管或外壳,磁翻板液位计通过法兰或其他接口与容器组成一个连通器,这样腔体内的液面与容器内的液面是相同高度的,故腔体内的浮球会随着容器内液面的升降而升降。这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,木森仪表在浮子时沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°,由于磁翻柱是有红白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色两色交界处即是液面的高度。

磁性浮子调校

  磁性液位计调校正常,投用后发现浮子在某一位置出现一段时间的“吸住”现象。这主要是液位计穿过钢制平台安装时,与钢板距离过近产生的。因此穿过钢制平台安装需要特别注意液位计连通管管壁与平台切割边线的间距。根据现场使用经验,此间距在100㎜左右即能保证对磁性浮子不产生影响。




  磁翻板液位计在实际应用过程中常会有故障发生,而导致这些故障的原因多种多样,有的是由单个部件故障引起,有的是由多个部件同时发生故障所致。下面,就磁翻板液位计在应用过程中的常见故障及其原因分析如下:

  故障一、就地显示正常远传出现异常原因分析:一般来说,造成这种故障原因有多种,下面几种是比较常见的原因:1、电阻虚焊。2、压力超出额定值,致使开关受损。3、国产玻璃管干簧管易碎干簧管短路或者开路,致使远传出现异常。4、在介质温度过高的情况下,金属薄片受热膨胀,因干簧管的金属触点间隙较小,易出现闭合状态。

  故障二、远传和磁翻板都不动这种故障现象通常就是浮子异常导致,主要有以下两种表现:一、由于浮子损坏,致使显示面板指示不正确导致磁翻板液位计里的浮子受损的原因,通常有以下几种:1、由于浮子的强度设计不对,致使受到压力时向里面凹陷变瘪。2、焊接处没焊透或漏焊,致使浮子受到压力时焊缝裂开,浮子进水。3、浮子因使用时间过长或者在高温下长期使用出现退磁现象,而无法正常使用。4、由于浮子中的磁钢松动,致使浮子不能正常工作。

  故障三、由于浮子被卡,致使显示面板指示不准确导致磁翻板液位计里的浮子被卡住的原因,常见的有以下几种:1、环境温度过低,浮子因介质结冰而无法正常移动。2、浮筒的安装角度小于87度,因浮筒倾斜,浮子的上下移动受到影响。3、浮子因自身磁性吸附铁屑或其它污物,致使浮子被卡不能正常移动。4、因密封不严,浮子被渗入的杂质卡住,致使浮子不能上升或下降。

  所谓找到了原因故障也就解决了一半。通过上面对磁翻板液位计常见故障的分析,基本就找到了处理问题的办法,我们可以根据出现的故障及其原因,有针对性地加以处理。




磁浮子损坏,通常有以下几个原因:

  1、磁浮子的强度不足,导致受到过压力时向里面凹,变瘪;

  2、在焊接处没焊透或漏焊,导致浮子受到压力时焊缝裂开,磁浮子内部进水;

  3、磁浮子的使用时间过长,或者长期高温使用,出现退磁现象;

  4、磁浮子中的磁钢松动,磁浮子无法工作。




  磁翻板液位计使用建议

  液位计现场投用时,要特别注意应先打开上部闸阀,后打开下部闸阀。这是由于磁性浮子液位计连通管的底部装有保护浮子的止推弹簧,否则,大差压的作用可能撞碎浮子导致液位计无法使用。液位计使用时尤其要注意,千万不要用强磁铁在连通管外上下拉动浮子进行检查,否则会导致磁性浮子磁化而改变极性,甚至会使浮子磁性减弱以致难以正常工作。

  磁翻板液位计是一种可以适用在高温、防爆、食品饮料、防腐等场合,不仅可作为液位的就地显示,方便工作人员可以及时的读取液位,在加装相应的远传装置后也可作测量信号的远传显示与控制,是一款在目前工业领域中使用范围广泛的液位仪表之一。在磁翻板液位计使用过程中会出现很多不同的问题而导致仪表使用故障甚至无法使用,有多种原因会导致这些故障,根据仪表厂家在销售及在现场与客户的沟通中总结的大量案例,总结出磁翻板液位计特别需要关的几个要点以解决方案。


一、显示面板显示出现故障:

  1、显示面板与浮筒的距离太大,磁浮子的磁钢驱动力不足,导致翻片无法翻转;

  2、翻片与导轨间的间隙设计不合理(可能间隙太小),导致摩擦力大,翻片无法翻转;

  3、翻片中的磁钢太小或磁力消失,导致翻片无法翻转或翻转异常;

  4、水或灰尘等杂质渗入显示面板,导致翻片翻转困难;

  5、环境温度低,介质结冰,磁浮子无法移动,翻片不能正常显示液位。

  二、磁翻板液位计就地显示正常,但干簧管远传变送器显示不正常:

  1、国产玻璃管干簧管远传变送器易碎,易短路或者开路,导致异常;

  2、电阻虚焊;

  3、干簧管远传变送器的金属触点间隙太小,当介质温度过高,其受热时金属薄片膨胀,出现闭合状态;

  4、压力超出额定值,导致开关损坏。

  三、干簧管远传远传变送器和磁翻板液位计均异常,有以下两种表现,通常为磁浮子故障:

  磁翻板液位计常见故障现象一:磁浮子被卡住。

  磁浮子被卡住,通常有以下几个原因:

  1、当磁浮子使用一段时间后,磁浮子可能会因为杂质的存在而卡住,无法移动;

  2、浮筒的安装角度小于87度,导致倾斜,影响磁浮子的上下移动;

  3、磁浮子由于本身的磁性吸附住铁屑或者其它污物,导致卡死;

  4、环境温度过低,介质结冰,磁浮子无法移动。

  磁翻板液位计常见故障现象二:磁浮子损坏。

    1.状态调整方法:正常情况下,在确定故障之前,电路中的元件不能随意触及,尤其是可调装置。除非事先采取措施,否则必要时可以采取措施。也许在改变之后,有时故障将被消除。

  2.隔离方法:根据故障检测流程图,分段和包络逐渐缩小故障搜索范围,信号比较、组件交换可以快速找到故障。这种方法更安全,更可靠。电容旁路方法:如果电路有异常情况,您可以使用此方法确定近似位置。

  3.观察方法:即使用视觉、嗅觉、触觉和其他器官找到水平仪失败的位置。

  4.排除方法:通过插拔仪器中的、设备来判断。如果在移除某个板或设备后仪器恢复正常,则故障位置在此处。

  5.冲击手压法:一般仪器运行时,好坏,可用于检测。

  从实际情况来看,当故障发生时,浓盐水的实际液位不会波动,但磁翻板液位计内的浮球确实上下浮动,从而呈现出液位波动的错觉。磁瓣水平仪上的阀门关闭后,波动停止。可以判断浮子的上浮和下降是由气水混合物和负压环境的相互作用引起的。也就是说,气体从磁翻板液位计的底部进入,浮球上升。磁翻板液位计的上部与负压环境连通。当液位计内的气体??穿透水面并被负压环境吸入时,体积变小。让浮子后退,依此类推,导致液位波动不协调。



  磁翻板液位计故障及解决问题

  磁翻板液位计解决方案

  (1)在检查过程中,不仅应检查磁翻板液位计的主体,还应检查所有管和法兰。考虑到浓盐水的腐蚀性,应定期更换连接到液位计的管道。

  (2)当负压下磁翻板液位计出现液位显示波动现象时,可以分析和解决以下步骤。

  1*先检查液位计的磁性水平鳍板的显示。如果磁翻板显示器是稳定的,则液位传输单元或信号传输部分存在问题。继续测量木森液位变送器输出的电流信号。、控制柜输出电流信号和内部分配隔离器的线路正常,以便找到故障点。2如果液位计磁头的显示与上部显示的波动一致,如果波动不严重,*先关闭华云液位计和测量容器的连接阀,打开排水阀至排出污水,并继续检查液位计本身的浮子是否有任何问题,检查液位计上的、下塞和排水阀和连接法兰的泄漏。还可以通过更改液位计上的阀门开度为、来观察液位计的波动。通过上述措施,可以确定液位计的质量。

  3检查液位测量容器和连接管的泄漏点。


结 语

  针对上述磁翻板液位计常见故障,江苏木森仪表更重视从源头上解决问题。譬如其的磁翻板液位计的浮筒选用的304或者316l不锈钢材料,准确匹配浮筒内径与浮子外径尺寸,并依据现场介质的密度和压力准确计算浮子的尺寸大小,从选材、设计和各个方面严格控制产品质量,有效避免磁翻板液位计故障的发生,使磁翻板液位计的可靠性显著增加。当然现场问题无法一一预见,如遇特殊情况欢迎来电来厂咨询。




  磁翻板液位计工作的基本原理:

      磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,磁翻板液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器,输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合,可就地显示和远程控制。
     磁翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量,设备少开孔,显示清晰,标志醒目,读数直观等优点。
      由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。

二、用户在磁翻板液位计选型订货前需了解并提供的技术参数:

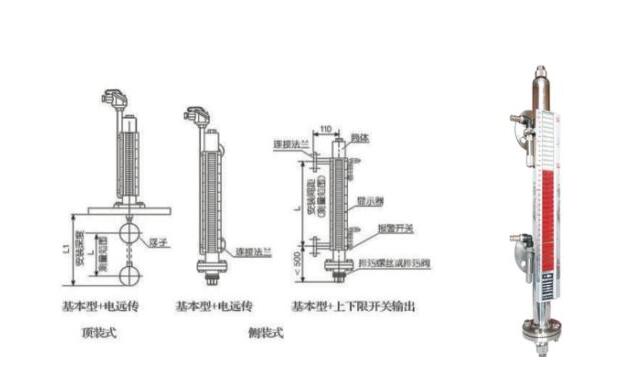

1、安装方式: 侧装式(如图1所示)    顶装式(如图2所示)
2、测量介质:比如水、油、其他化工溶剂及液体原料
3、材质要求:比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚,在提供相关参数后,可由我我司技术人员帮助选择地)
4、测量介质温度:温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时,就需要加装电位热或蒸汽夹套进行保温,液位计可以测量的介质温度-20℃~500℃。
5、工作压力:压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质**高的压力可以达到10MPa。
6、连接方式:顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰,侧装式磁翻板液位计采用的连接方式有三种:法兰连接(比如DN25)、卡箍连接、螺纹连接。
7、测量范围:1.侧装式因为是通过上下两个导管与需测量容器相连,因此其测量范围就是两个导管中心之间的距离,简称中心距。
                          2.顶装式因为是从顶部插入容器内部的,因此其测量范围为容器顶部到底部之间需要测量的这段距离。





木森仪表磁翻板液位计选型液位测量系列产品演示动画


本动画形象地演示了玻璃板液位计,顶装式磁翻板液位计、浮球液位计、侧装式磁翻板液位计、浮球液位开关、超声波液位计、玻璃板液位计、侧装式浮球开关、侧装式磁翻板液位计的工作状态,以及在仪表配置4-20mA信号输出时,控制端随着液位的变化而呈现的报警显示情况。通过这个演示动画,用户可以方便地观察到仪表随着液位变化状况。磁翻板液位计磁浮子演示
磁翻板液位计磁浮子演示:
http://www.jsmsyb.com/jishufuwu/2019/0105/383.html
磁翻板(浮子)液位(界位)计产品选型手册:
http://www.jsmsyb.com/jishufuwu/2018/0629/142.html
