缆式浮球液位开关/st-m15缆式浮球开关

缆式浮球液位开关/st-m15缆式浮球开关
产品概述
MS-UQX型缆式浮球液位开关是采用高密封性能浮动开关。该产品适用于控制液泵工作,调节液位,也可装于潜水泵对电动机进行控制和保护。高密封性能是采用聚丙烯注射来保证。
MS-UQX型缆式浮球液位开关是一个能够调节桶,槽或井中液位的开关。它可自动调节,易于操作,便于安装,可靠,免予维修,无毒环保。它对污水有抵抗作用,广泛应用于家庭,厂矿等的水池,油,酸和碱的池,桶,槽,灌等的容器中。
MS-UQX缆式浮球液位开关,是利用重力与浮力的原理设计而成,结构简单而合理。主要包括浮漂体、设置在浮漂体内的大容量微型开关和能将开关处于通、断状态的驱动机构,以及与开关相连的三芯电缆。

主要技术指标
1、工作电压:250V。
2、工作电流:8A。
3、工作温度:0~80℃。
4、电寿命:1×100000次。
5、机械寿命:5×100000次。

安装说明

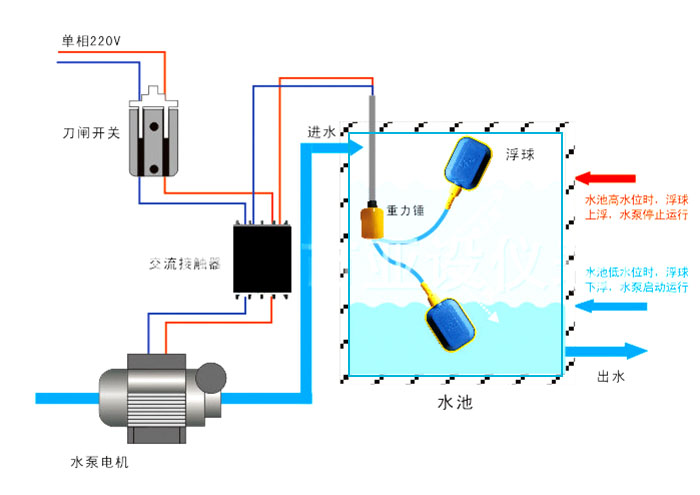

供水系统
使用“黑色”和“蓝色”的电线:
浮球在下水位时,接点是接通的状态
浮球在上水位时,接点是不通的状态
排水系统
使用“黑色”和“褐色”的电线:
浮球在上水位时,接点是接通的状态
浮球在下水位时,接点是不通的状态

缆式浮球液位开关
重锤的装置法
1、将MS-UQX型缆式浮球液位开关的电线从重锤的中心下凹圆孔处穿入后,轻轻推动重锤,使嵌在圆孔上方的塑胶环因电线头之推力而脱落。(如果有必要的话,也可用螺丝起子把此一塑胶环拆下),再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。
2、轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环。重锤只要轻扣在塑胶环中即不会滑落,此塑胶环如有损坏或遗失,可用同轻裸铜线扣入电缆代替。
重锤为要求才附之配件请将电缆直接拉到控制箱,尽量避免使用中间接头,若不得已而有接头时,绝不可将电缆线接头浸入水中。

缆式浮球液位开关/st-m15缆式浮球开关产品咨询、选型、报价, 商务热线:150-5269-2011
