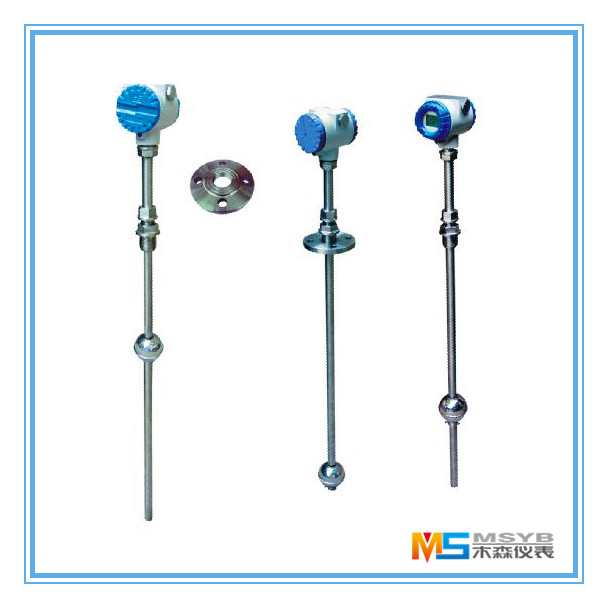

磁浮球液位控制器
MS-UQZ磁浮球液位控制器由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。
MS--UQZ磁浮球液位控制器结构原理：
由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。
MS--UQZ磁浮球液位控制器特点：
1、 智能电子部件由一块主机板和一块液晶屏组成；
2、 可就地按键调整zui程和零点；
3、 可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；
4、 在采用HART协议的分散控制系统中同主机进行双向通讯；
5、 带有EEPROM，不因断电丢失数据。
MS- -UQZ磁浮球液位控制器参数：
测量范围：0~3500mm
供电电压：12~36V DC
输出信号：两线制4~20mA.DC叠加数字信号，由
用户选择开方或线性输出；
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：A：JB/T82.1-94(平面法兰)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法兰)
DN80 PN0.6 球φ76
介质密度：≥0.65g/cm3
介质粘度：≤0.015PaS
接液材质：不锈钢
防护等级：IP65
MS--UQZ磁浮球液位控制器产品选型表：
|
型 号 |
规 格 |
表 示 内 容 |
||
|
MS-UQZ |
|
磁浮球液位变送器 |
||
|
|
01 |
|
|
顶置式 |
|
02 |
|
|
侧侧式 |
|
|
03 |
|
|
侧底式 |
|
|
04 |
|
|
支架式 |
|
|
|
H |
|
测量范围H |
|
|
|
|
* |
引颈长度(选01型时请注明) |
|
|
MS-UQZ |
□ |
□ |
□ |
|
MS--UQZ磁浮球液位控制器计分以下四种安装方式：
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
(订货时请用户注明安装形式和引颈长度L值。)
MS--UQZ磁浮球液位控制器操作说明：
1、按键操作
|
调零键[Z]、调整键[S]、功能键[M]
|
||
|
操作内容
|
操作方法
|
备注
|
|
按键开锁
|
同时按下[Z]和[S]键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。
|
|
|
PV值清零
(即零位调整)
|
将浮球直接置于零位上，按键开锁后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0) | 如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER) |
|
4mA点有源迁移
|
按键调零：将浮球置于零位，按下[Z]键2秒钟，变送器将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET) |
|
|
20mA点有源迁移
|
按键调满：将浮球置于满位，按下[S]键2秒钟，变送器输出20mA电流，完成调满操作。(LCD屏幕显示：HSET) |
|
|
变送器数据恢复
|
先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对变送器进行过数据备份，无法将变送器数据恢复到出厂时状态。 | |
如果2分钟之内没有任何按键按下，变送器按键自动锁住，若要操作，需重新开锁。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能键确认并退出设置状态恢复显示状态。
|
显示内容
|
设置内容
|
操作方法
|
|
|
0.888
ZEPO CM
|
设置4mA点量程
|
按[Z]键选择修改的数字或小数点 | 按[S]键调整数值或小数点位置 |
|
100.00
SPRN CM
|
设置20mA点量程
|
同上
|
同上
|
|
2.000
DPMP S
|
设置阻尼时间
|
同上
|
同上
|
|
12.008
DISP mA
|
设置显示模式
|
按[S]键选择显示模式(显示液位、电流、百分比) | |
|
3.6
FIX C CM
|
固定电流输出
|
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA) |
|
