明渠流量计

 非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。与明渠流量计配套使用的各种规格的量水堰槽（巴歇尔槽）、堰板（三角堰，矩形堰）。提供各种规格（B=25、B=51、B=76、B=152、B=228、B=250、B=300、B=450、B=600、B=750、B=900、B=1000、B=1200、B=1500、B=1800）



明渠流量计的结构与组成：

明渠流量计测量系统的组成方法一般由一台流量显示仪、一台流速计、一台液位计组成；也可由一台流量显示仪、zui多四台流速计、一台液位计组成的多点流速测量的明渠流量系统。明渠流量计系统，适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。明渠流量计品种很多，常见的有堰式明渠流量计和槽式明渠流量计两大类。

明渠流量计的测量原理：



明渠流量计以流速-水位运算法为基础，并采用了先进的流速测量仪和水位测量仪，从而确保测速和运算的准确性的一种智能化流量系统，根据渠道的宽度和测量精度的要求，采用单探头法或多探头法明渠测流的数学模型。

智能明渠流量系统显示仪中微处理器根据水位计测出的实际水位和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数，按照预定的数学模式计算出渠道的流量。



明渠流量计的工作原理是利用明渠技术，通过测量流体液位高度，再经过仪器内部的微处理器运算获得流量。由于是非接触测量，明渠流量计能在较恶劣的环境中应用。明渠流量计在微机控制下，发射和接受明渠，根据传输时间计算出明渠流量计距被测液面的距离，从而获得液位高度,由于该液位与流量之间有一定的比例关系，因此可根据计算公式zui终获得液体流量Q。



明渠流量计的优势：

明渠流量计与其他封闭满管流量仪表不同，式在非满管状态下或敞开渠道具有自由便面自然流的流量仪表。明渠原理的明渠流量计价格低廉、使用简单，因而在明渠流量测量中被广泛采用。



明渠流量计用途：

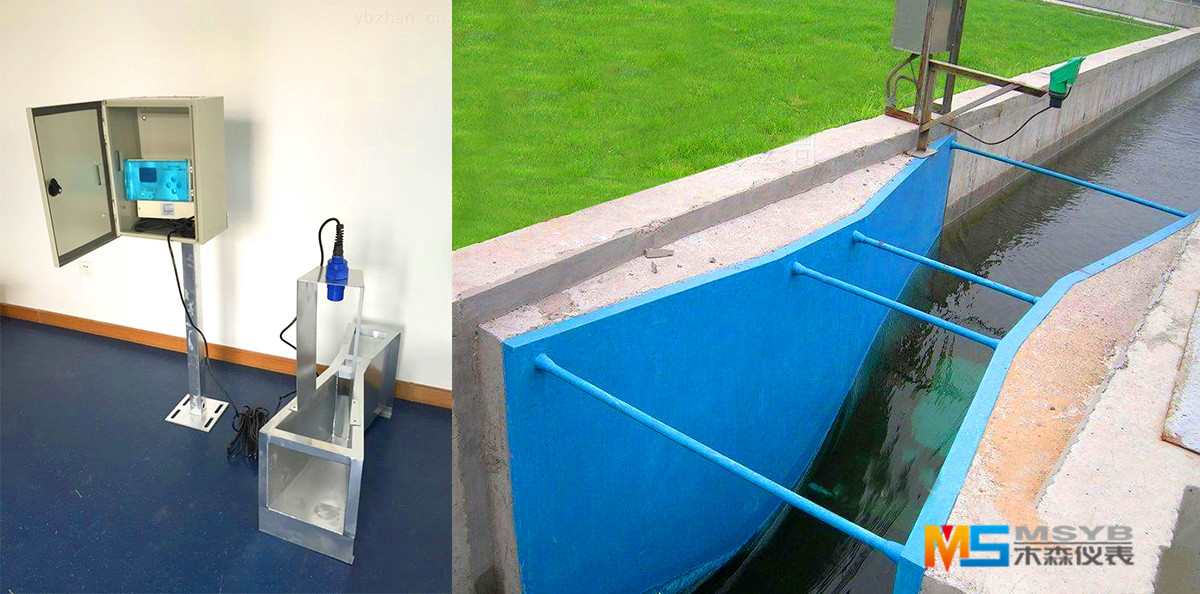

      与明渠流量计(RZ-1D 型超声波明渠流量计)配合使用，把明渠内流量的大小转成液位的高低。测量明渠内水的流量。如灌渠、污水沟、城市下水道的流量。



材质：

      玻璃纤维不饱和聚酯复合、还有不锈钢材料。



流量范围：



流量范围：10升/秒～1000升/秒(由配用巴歇尔槽的规格决定)



特点

      精度高、耐腐蚀性强、耐候性好、不易变形龟裂、外形美观，轻质高强。

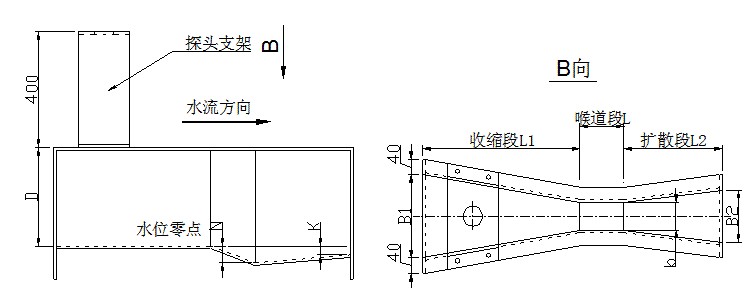

序	b值	长*宽*高	zui 大 流 量	收缩段(mm)			喉道段(mm)			扩散段(mm)			墙高(mm)	体积
号	（mm）	(mm)	（立方米/小时）	B1	L1	La	b	L	N	B2	L2	K	D	（立方米）
1	25	635*267*265	19.44	167	356	237	25	76	29	93	203	19	230	0.04
2	51	774*314*305	47.52	214	406	271	51	114	43	135	254	22	260	0.07
3	76	914*359*517	115.56	259	457	305	76	152	57	178	305	25	460	0.17
4	152	1525*500*730	399.6	400	610	407	152	305	114	394	610	76	610	0.56
5	228	1630*675*890	900	575	864	576	228	305	114	381	457	76	770	0.98
6	250	2845*980*1060	900	780	1325	883	250	600	230	550	920	80	800	2.96
7	300	2870*940*1200	1440	840	1350	902	300	600	230	600	920	80	950	3.24
8	450	2945*1120*1200	2268	1020	1425	948	450	600	230	750	920	80	950	3.96
9	600	3020*1300*1200	3060	1200	1500	1000	600	600	230	900	920	80	950	4.71
10	750	3095*1480*1200	3960	1380	1575	1053	750	600	230	1050	920	80	950	5.50
11	900	3170*1660*1200	4500	1560	1650	1099	900	600	230	1200	920	80	950	6.31
12	1000	3200*1780*1250	5400	1680	1705	1139	1000	600	230	1300	920	80	###	7.12
13	1200	3320*2020*1250	7200	1920	1800	1203	1200	600	230	1500	920	80	###	8.38
14	1500	3470*2380*1250	9000	2280	1950	1203	1500	600	230	1800	920	80	###	10.32
15	1800	3620*2740*1250	10800	2640	2100	1203	1800	600	230	2100	920	80	###	12.40
