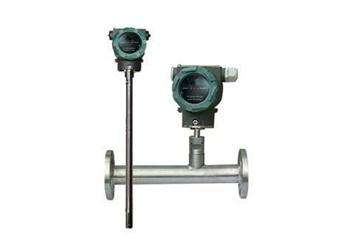

热式气体质量流量计

热式气体质量流量计
热式气体质量流量计原理

  气体质量流量计采用热扩散原理,热扩散技术是一 种在苛刻条件下性能优良、可靠性高的技术。其典型传 感元件包括两个热电阻(铂RTD),一个是速度传感器, 一个是自动补偿气体温度变化的温度传感器。当两个 RTD被置于介质中时,其中速度传感器被加热到环境温 度以上的一个恒定的温度,另一个温度传感器用于感应 介质温度。流经速度传感器的气体质量流量是通过传感 元件的热传递量来计算的。气体流速增加,介质带走的热量增多。使传感器温度随之降低。为了保持温度的恒定,则须增加通过传感器的工作电流,此增加的部分电流大小与介质的流速成正比。

热式气体质量流量计简介:
    目前我国所用的  气体质量流量计存在着量程比小的问题, 量程下限以下的流量基本丢失,然而这在某些领域不可接 受,在燃气等贸易结算场合更是无法忍受。IKT系列热式气 体质量流量计圆满地解决了这个问题。

热式气体质量流量计特点
   MS-RSL系列气体质量流量计既可进行气体流量计量工 作,也可用于过程控制领域。它引进美国先进技术,无须温压补偿,直接测出流体的质量流量。它的突出特点 是:没有可动部件;压力损失小;量程比宽;精度高;可 靠性高;安装简单,操作方便。可以在所有领域替代 孔板和差压式流量计。

热式气体质量流量计用途:
    本产品广泛应用于钢铁厂、焦化厂、石油、化工、热 力、医疗、热电厂、环保等行业。
可进行:
●钢铁厂,焦化厂煤气流量测量
●锅炉空气流量,测量二次风量
●烟囱排出的烟气流量测量
●水处理中瀑气流量测量
●水泥,卷烟,玻璃厂过程中气体流量测量
●压缩空气流量测量
●天然气,煤气,液化气,火炬气,氢气等气体流量测量

热式气体质量流量计技术参数:
●测量范围:(0.05~80)Nm/s(标准状态为20℃,101.33KPa)
●测量方式:管段式 插入式
●温度范围:环境温度:-40℃~+60℃
           介质温度:-10℃~+500℃
●准 确 度:±1%的读数;±0.5%满量程
●重 复 性:±0.5%的满量程
●输    出:4-20mA DC(zui大负载600Ω);RS232;RS485
●响应速度:小于1S                   热式质量流量计
●供电电压:24VDC±10%
●机械连接:3/4NPT不锈钢紧固件 (插入式);法兰
●探杆长度:800mm(此长度为插入式标准长度,特殊请声明)
●探杆直径:18mm(插入式)         热式质量流量计
●直管段长度:无严格要求
●压力损失:可以忽略                热式质量流量计
●工作压力:1.6MPa ;7.3MPa
●现场显示:LED显示 ;LCD显示
●数据保护: 累计量保存在EEROM内,(断电可保存百年)
●传感器及管线表体材料:316L(可选哈氏合金C)
●防护等级:IP65                   热式质量流量计
●防爆等级: ExdIICT4

热式气体质量流量计应用实例
1.石油化工行业
应用场合:火炬气排放监控
产品优点:宽量程比,传感器不易堵塞,可在线插拔清洗,适用气体广泛
2.电力行业
应用场合:锅炉一次风、二次风、磨煤风的风量测量
产品优点:安装简便,无直管段要求,低压力损失,无需温压补偿,可在苛刻的条件下使用(如:空气中含有粉尘、颗粒、磨损严重、低压力等)
3.冶金行业
应用场合:高炉煤气、焦炉煤气测量
产品优点:按实际介质组份标定,可对组份变化进行修正,可在线清洗传感器,插入长度可任意调整
4.电子行业
应用场合:高纯度气体质量流量测量
产品优点:无需温压补偿直接测量质量流量,传感头经过高度抛光,可用于贸易结算
5.供暖通风和空调系统(HVAC)
产品优点:产品反应灵敏、运行可靠,对安装直管段无严格要求
6.水处理行业
应用场合:测量曝气池的空气流量
产品优点:耐脏、耐尘,无压降,现场安装简便
7.食品行业
应用场合:向反应器中通入适量气体,控制过程及质量
产品优点:卫生级3A,高纯净度,所有接液表面采用不锈钢,宽量程比
热式气体质量流量计产品咨询、选型、报价, 商务热线:150-5269-2011
