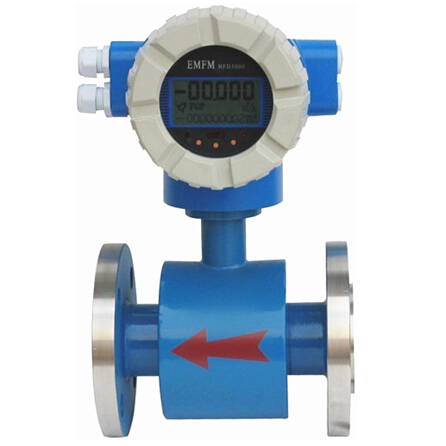

产品名称：不锈钢电磁流量计
产品型号：MS-LDE系列
产品特点：MS-LDE系列不锈钢电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。
|
产 品 说 明 ： |
MS-LDE系列不锈钢电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反
流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
主要技术数据：
整机和传感器技术数据
执行标准 |
|
公称通径 |
10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
高流速 |
15m／s |
精确度 |
DN10~DN600 |
示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) |
DN700~DN3000 |
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) |
流体导电率 |
≥5uS／cm |
公称压力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
DN10~DN80 |
DN100~DN150 |
DN200~DN1000 |
DN1200~DN2000 |
特殊订货 |
环境温度 |
传感器 |
-25℃～+60℃ |
转换器及一体型 |
-10℃～+60℃ |
衬里材料 |
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA |
高流体温度 |
一体型 |
70℃ |
分离型 |
聚氯丁橡胶衬里 |
80℃；120℃(订货时注明) |
聚氨酯衬里 |
80℃ |
聚四氟乙烯衬里 |
100℃；150℃(订货时注明) |
聚全氟乙丙烯(F46) |
加网PFA |
信号电极和接地电极材料 |
不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 |
电极刮刀机构 |
DN300～DN3000 |
连接法兰材料 |
碳钢 |
接地法兰材料 |
不锈钢1Crl8Ni9Ti |
进口保护法兰材料 |
DN65~DN150 |
不锈钢1Crl8Ni9Ti |
DN200~DN1600 |
碳钢+不锈钢1Crl8Ni9Ti |
外壳防护 |
DN10～DN3000分离型橡胶或聚氨酯衬里传感器 |
IP65或IP68 |
其他传感器、一体型流量计和分离型转换器 |
IP65 |
间距(分离型) |
转换器距离传感器一般不超过100m |
转换器技术数据
电源 |
交流 |
85～265V，45～400Hz |
直流 |
11～40V |
锂电池 |
|
操作键和显示 |
按键式 |
4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；
3行LCD宽视角、宽温、带背光显示；
第1行显示流量值；
第2行显示流量单位；
第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 |
磁键式 |
2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；
2行LCD宽视角、宽温、带背光显示：
第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
第2行：显示流量。 |
内部积算器 |
正向总量、反向总量及差值总量。 |
输出信号 |
单向模拟输出 |
全隔离，负载≤600D．(20mA时)；
上限：0～21mA可选，每档1mA；
下限：0～21mA可选，每档1mA；
正、反向流量输出方式编程。 |
双向模拟输出 |
下限限制为。或4mA，其他同单向模拟输出。 |
双向脉冲输出 |
两路输出分别对应正向和反向流量,频率0～800Hz,上限1～800Hz可选,每档1Hz；
方波或选定脉宽，选定脉宽上限2．5S，每档1ms；
无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 |
双路报警输出 |
可报警(编程)高／低流量、空管、故障状态、正反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；
带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离) |
数字通讯 |
|
RS232，RS485，HART |
衬里的选择
衬里材料 |
主要性能 |
高介质温度 |
适用范围 |
一体型 |
分离型 |
|
聚四氟乙烯（F4) |
是化学性能zui稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 |
70℃ |
100℃ 150℃ (需特殊订货) |
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
聚全氟乙丙烯（F46) |
同F4，耐磨性、抗负压能力高于F4。 |
同上 |
|
聚氟合乙烯（Fs) |
适用温度上限较聚四氟乙烯低，但成本也较低。 |
80℃ |
|
聚氯丁橡胶 |
1、有好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 |
80℃ 120℃ (需特殊订货) |
水、污水、弱磨损性的泥浆矿浆。 |
聚氨酯橡胶 |
1、耐磨性能强。
2、耐腐蚀性能较差。 |
80℃ |
中性强磨损的矿浆、煤浆、泥浆 |
进口保护法兰和接地法兰(或接地环)的选择
法兰种类 |
适 用 范 围 |
接地法兰(或接地环) |
适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 |
进口保护法兰 |
当介质有强磨损性时选用。 |
电极的选择
电极材料 |
耐蚀及耐磨性能 |
不锈钢0Crl8Nil2M02Ti |
用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
哈氏合金B |
对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fc＋、Cu＋下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋、Cu＋)时，则腐蚀大为降低。 |
钽 |
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 |
铂／钛合金 |
几乎能耐一切化学介质，但不适用于王水和铵盐。 |
不锈钢涂覆碳化钨 |
用于无腐蚀性，强磨损性的介质。 |
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 |
MS-LDE-B系列 不锈钢电磁流量计仪表选型
◆量程范围确认
一般工业用防爆型流量计被测介质流速以2～4m/s为宜，在特殊情况下，zui低流速应不小于0.2m/s，高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计量程Q应大于预计zui大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
型号 |
口径 |
|
MS-LDE |
10~2600 |
|
|
代号 |
安装形式 |
|
Y |
一体式 |
F |
分体式 |
|
代号 |
转换器型号 |
ZA |
圆形 |
ZB |
方形（仅适用于分体式） |
|
代号 |
供电形式 | |
AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) | |
DC |
（直流）24V DC (20~36V DC) | |
LD |
锂电池供电（不带信号输出） | |
|
代号 |
输出信号 | |
|
I.4 |
4~20mA | |
|
f |
频率 1KHz | |
|
Rs |
串行通讯（485） | |
|
C |
控制输出 | |
|
| 代号 |
防爆要求 | N |
无防爆 |
EX |
防爆（仅适用于分体式） |
|
代号 |
介质温度 |
T1 |
≤65℃ |
T2 |
≤120℃ |
T3 |
≤180℃(仅适用于分体式） |
|
代号 |
内衬材质 |
NE |
氯丁橡胶（≤65℃） |
PVC |
聚氯乙烯（≤70℃） |
PTFE |
聚四氟乙烯（≤180℃） |
|
代号 |
电极材质 |
316L |
不锈钢 |
HC |
哈氏合金C |
HB |
哈氏合金B |
Ti |
钛 |
Ta |
钽 | |
Pt |
铂 |
|
|
|
