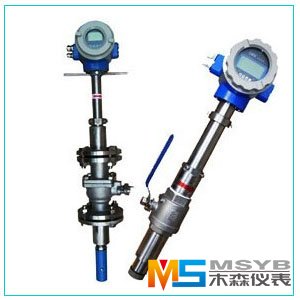

插入式电磁流量计
MS-LDC系列插入式电磁流量计用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体，特别适用于大口径的管道测量。插入式电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
一、插入式电磁流量计的技术参数：
|
型 号
|
MS-LDC系列
|
|
口 径
|
DN350～DN2000
|
|
精 度
|
±1.5%测量值标准、±1.0%测量值特殊、±0.5%测量值高精度
|
|
zui低导电率
|
5μs/cm
|
|
测量范围
|
推荐使用范围： 0.5m/s～10m/s连续可调
zui大使用范围：0.2m/s～15m/s连续可调 |
|
介质温度
|
-20～+150℃
|
|
环境温度
|
-20～+60℃
|
|
流体压力
|
≤ 1.6MPa
|
|
防护等级
|
传感器 转换器
IP67 IP67
IP68 IP67
|
|
材 质
|
探头材质为 304不锈钢， 电极材质为316不锈钢，绝缘层为PTFE.
|
|
电气接口
|
M20×1.5,1/2〞NPT
|
|
显示方式
|
标准双线液晶显示 ,可同时显示瞬时和累积流量。
|
|
电 源
|
220VAC 50HZ、24VDC
|
|
防爆等级
|
Exd[ia]iam ll CT5
|
|
信号输出
|
1、开关量可设为： 脉冲输出(高1000HZ)；
高 /低流量报警；空管报警；流量方向示意； 故障报警；
2、电流输出：4-20mA输出。
|
|
组态方式
|
1、通过三个手动键现场组态。
2、通过遥控器现场组态。
3、通过手操器进行现场组态。
记忆：EEPROM不会消失之记忆体，无需电池保存
|
二、插入式电磁流量计安装注意事项：
1、直管段要求：传感器安装上游直管段不低于5D(D：管径)，下游直管段不低于2D；
2.安装方式：
3.插入式电磁流量传感器插入点有两种方法：一是插入到被测管道的中心轴线上，二是插入到管道内壁为管道的0.25D处。
(一)垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
(二)倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。
|
型号
|
口径
|
|
|||||||
|
MS-LDC
|
15～2600
|
||||||||
|
|
|
代号
|
安装形式
|
|
|||||
|
Y
|
一体式
|
||||||||
|
F
|
分体式
|
||||||||
|
C
|
插入式
|
|
|||||||
|
|
代号
|
转换器型号
|
|||||||
|
ZA
|
圆形
|
||||||||
|
ZB
|
方形
|
||||||||
|
|
代号
|
输出信号
|
|||||||
|
I.4
|
4～20mA
|
||||||||
|
f
|
频率 1KHz
|
||||||||
|
Rs
|
串行通讯(485)
|
||||||||
|
C
|
控制输出
|
||||||||
|
|
代号
|
防爆要求
|
|||||||
|
N
|
无防爆
|
||||||||
|
EX
|
防爆(仅适用于分体式)
|
||||||||
|
|
代号
|
介质温度
|
|||||||
|
T1
|
≤65℃
|
||||||||
|
T2
|
≤120℃
|
||||||||
|
T3
|
≤180℃(仅适用于分体式)
|
||||||||
|
|
代号
|
内衬材质
|
|||||||
|
NE
|
氯丁橡胶(≤65℃)
|
||||||||
|
PTFE
|
聚四氟乙烯(≤189℃)
|
||||||||
|
PVC
|
聚氯乙烯(≤70℃)
|
||||||||
|
|
代号
|
电极材质
|
|||||||
|
316L
|
不锈钢
|
||||||||
|
HC
|
哈氏合金C
|
||||||||
|
HB
|
哈氏合金B
|
||||||||
|
Ti
|
钛
|
||||||||
|
Ta
|
钽
|
||||||||
