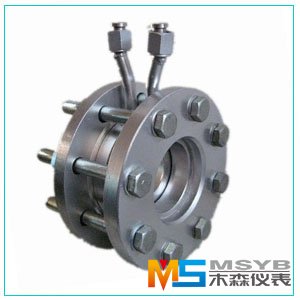

孔板流量计
| MS-LG孔板流量计的详细资料： |
孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。
孔板节流装置是标准节流件可不需标定直接依照国家标准，
1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>；
2.国际标准ISO5167<国际标准组织规定的各种节流装置>；
3.化工部标准GJ516-87-HK06。
孔板流量计产品特点：
▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
▲孔板流量计计算采用国际标准与加工
▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。

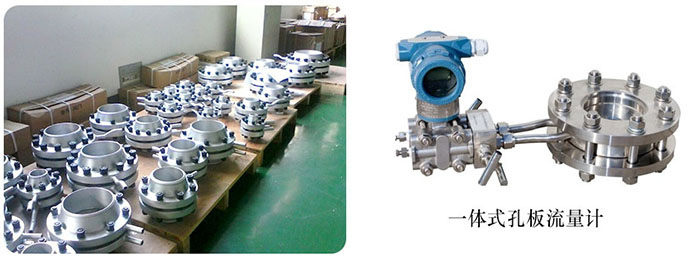

▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型特点
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
智能型技术指标
▲高精度：±0.075%
▲高稳定性：优于0.1%FS/年
▲高静压：40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压
| 节流装置适用范围及有关技术指标：孔板流量计 |
|
节流件名称
|
适用管道
（DN mm）
|
适用直径比B（d/D）
|
应用特点
|
流出系数不确定度Ec% | 设计标准 | ||
|
角接取压标准孔板
|
环室式
|
50－500
50－500
|
0.2－0.75
0.2－0.75
|
适用于清洁介质其中GD结构适合高温高压条件下流量的测量
|
0.6－0.75% |
ISO5167
GB/T2624－93
|
|
|
夹紧环式
|
50－500
|
0.2－0.75
|
易于清除污物，可用于不太清洁流体流量的测量
|
||||
|
斜钻孔式
|
450－1000（3000）
|
0.2－0.75
|
|||||
|
法兰取压标准孔板
|
50－1000
|
0.2－0.75
|
易于清除污物，适用于各种介质
|
0.6－0.75% |
ISO5167
GB/T2624－93
|
||
|
径距取压标准孔板
|
50－1000
|
0.2－0.75
|
|||||
|
角接取压标准喷嘴
（ISA1932喷嘴）
|
50－500
|
0.3－0.8
|
压损小，寿命长，尤其适用于蒸汽流量测量
|
0.8－1.2% |
ISO5167
GB/T2624－93
|
||
|
长径喷嘴
|
50－630
|
0.2－0.8
|
压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量
|
2.0% |
ISO5167
GB/T2624－93
|
||
|
经典文丘利管
|
机械加工式
|
100－800
|
0.2－0.8
|
压力损失小，所需直管段小于孔板、喷嘴
|
1.0% |
ISO5167
GB/T2624－93
|
|
|
粗焊铁板式
|
200－1200（2000）
|
0.4－0.7
|
1.5% | ||||
|
文丘利喷嘴
|
65－500
|
0.316－0.77
|
同上
|
1.2－1.75% |
ISO5167
GB/T2624－93
|
||
|
1/4圆孔板
|
25－150
|
0.245－0.6
|
适用于低雷诺数
|
2.0－2.5% | DIN BS | ||
|
锥形入口孔板
|
25－250
|
0.1－0.316
|
同上
|
2.0% | BS | ||
|
圆缺孔板
|
50－1500
|
0.32－0.8
|
适用于赃污，有气泡析出或含有固体微粒的流体测量。
|
1.5% | DIN | ||
|
偏心孔板
|
100－1000
|
0.46－0.84
|
1－2% | ASME | |||
|
小孔板
|
12.5－40
|
0.2－0.75
|
适用于小管道流量测量
|
0.75% | ASME | ||
|
透镜式孔板
|
12.5－150
|
0.2－0.75
|
适用于高压常温小管道流量测量
|
0.6－0.75% | ISO5167ASME | ||
|
端头孔板
|
大于等于15
|
0.2－0.62
|
|
1.5－2.0% | |||
|
双重孔板
|
25－400
|
0.2－0.8
|
适用于大流量测量
|
||||
|
限流孔板
|
|
|
|
||||
|
名称
|
型号
|
取压方式
|
公称管径（mm）
|
公称压力（MPa）
|
执行标准（结构）
|
|
标准孔板
|
LGB
|
角接（环室取压）
|
50～400
|
小于10
|
GB2624 K07（兰化）DG
|
|
LGB-Z
|
角接（钻孔取压）
|
400～2000
|
小于1.6
|
||
|
LGB
|
环室（八槽）
|
50～400
|
小于32
|
流量测量手册
|
|
|
LGB
|
环室（无法兰焊接式）
|
50～275
|
小于28.22
|
流量测量手册DG0711～0718
|
|
|
LGB-F
|
法兰取压
|
50～800
|
小于2.5
|
GB2624 K06（兰化）
|
|
|
LGB-F
|
法兰取压
|
50～400
|
4.0～40
|
GB2624 K06（兰化）石化
|
|
|
LGB-J
|
径距取压
|
50～760
|
小于10
|
GB2624
|
|
|
标准喷咀
|
LGP
|
角接（环室取压）
|
50～400
|
小于10
|
GB2624
流量测量手册
|
|
LGP-Z
|
角接（钻孔取压）
|
400～500
|
小于1.6
|
||
|
LGP
|
环室（八槽）
|
50～300
|
小于32
|
流量测量手册
|
|
|
LGP
|
环室（高压透镜垫式）
|
15～150
|
小于32
|
||
|
LGP
|
环室（无法兰焊接式）
|
175～350
|
小于17.36
|
DG 0702～0710
|
|
|
长径喷咀
|
LGC-J
|
径距取压
|
50～630
|
小于16
|
GB2624
|
|
1/4圆孔板
|
LGH
|
角接取压
|
50～260
|
小于10
|
GB2624
流量测量手册
|
|
LGH-F
|
法兰取压
|
50～200
|
小于6.4
|
||
|
文丘里喷咀
|
LGL
|
角接取压
|
65～500
|
小于2.5
|
|
|
文丘里管
|
LGW
|
特殊取压
|
50～1200
|
小于2.5
|
|
|
双文丘里管
|
LGW-S
|
特殊取压
|
小于1000
|
小于0.6
|
|
|
小管径孔板
|
LGX
|
角接取压
|
12～40
|
小于6.4
|
K07（兰化）
|
|
LGX-F
|
法兰取压
|
12～40
|
小于6.4
|
企业标准
|
|
|
高压透镜垫
|
LGT
|
角接取压
|
50～150
|
小于32
|
流量测量手册
|
|
圆缺孔板
|
LGQ
|
角接（环室取压）
|
100～400
|
小于1.6
|
|
|
LGQ-Z
|
角接（钻孔取压）
|
400～1000
|
小于1.6
|
||
|
LGQ-F
|
法兰取压
|
100～350
|
小于6.4
|
||
|
双重孔板
|
LGS
|
角接取压
|
100～400
|
小于6.4
|
|
|
偏心孔板
|
LGN
|
角接取压
|
100～1000
|
小于6.4
|
|
|
限流孔板
|
LG-XL
|
|
10～300
|
小于6.4
|
企业标准
|
|
锥形入口孔板
|
LGR
|
角接取压
|
25～1000
|
小于10
|
GB2624
|
|
机翼测风装置
|
LJY
|
特殊取压
|
少于1000
|
小于0.6
|
企业标准
|
孔板流量计选型：
|
型号 |
说 明 |
|||||||||
| LG | 节流装置 | |||||||||
| 代号 |
按其结构特征的两大基本分类 |
|||||||||
| K |
孔板 |
|||||||||
| P |
喷嘴等 |
|||||||||
|
代号 |
公称压力（105Pa） |
|||||||||
|
2.5 |
2.5 |
|||||||||
|
10 |
10 |
|||||||||
|
16 |
16 |
|||||||||
|
25 |
25 |
|||||||||
|
64 |
64 |
|||||||||
|
100 |
100 |
|||||||||
|
200 |
200 |
|||||||||
|
代号 |
口径（mm） |
|||||||||
| 10～1600 |
10～1600mm |
|||||||||
|
代号 |
按其结构形式细分 |
|||||||||
|
H |
标准孔板（环室） |
|||||||||
|
Y |
标准孔板（法兰） |
|||||||||
|
K |
标准孔板（钻孔） |
|||||||||
|
I |
ISA 1932喷嘴 |
|||||||||
|
L |
长径喷嘴 |
|||||||||
|
W |
文丘利喷嘴 |
|||||||||
|
G |
经典文丘利管 |
|||||||||
S |
双重孔板 |
|||||||||
|
Q |
圆缺孔板 |
|||||||||
|
Z |
锥形入口孔板 |
|||||||||
|
R |
1/4圆孔板 |
|||||||||
|
P |
偏心孔板 |
|||||||||
|
N |
整体（内藏）孔板 |
|||||||||
|
X |
楔形孔板 |
|||||||||
|
T |
不在上述之列的特殊节流装置 |
|||||||||
|
代号 |
介质 |
|||||||||
|
1 |
液体 |
|||||||||
|
2 |
气体 |
|||||||||
|
3 |
蒸汽 |
|||||||||
|
4 |
高温液体 |
|||||||||
|
代号 |
补偿形式 |
|||||||||
|
N |
不带压力、温度补偿 |
|||||||||
|
P |
带压力补偿输出 |
|||||||||
|
T |
带温度补偿输出 |
|||||||||
|
Q |
带压力、温度补偿输出 |
|||||||||
|
代号 |
变送器差压量程范围 |
|||||||||
|
0 |
微差压量程 |
|||||||||
|
1 |
低差压量程 |
|||||||||
|
2 |
中差压量程 |
|||||||||
|
3 |
高差压量程 |
|||||||||
|
代号 |
是否带现场显示 |
|||||||||
|
W |
节流装置传感器 |
|||||||||
|
X |
智能节流装置（流量计） |
|||||||||
|
代号 |
供电方式 |
|||||||||
|
0 |
外接+24VDC供电 |
|||||||||
|
1 |
3.6V电池供电 |
|||||||||
