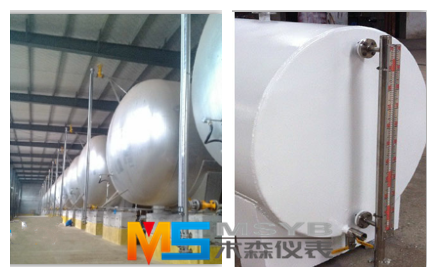

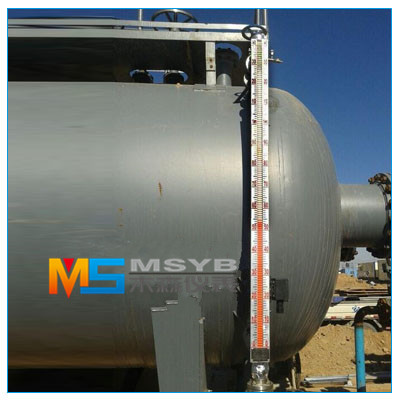

储水罐液位计/储油罐液位计
储油罐液位计广泛用于钢铁、石油、化工、油田、医药、食品、酒业等行业中各贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液氨、强酸碱液、弱酸碱液、锅炉汽包、除氧器、疏水箱、旋流井、水风井、液压产、脱硫罐、水冷塔、熟炉、杀菌锅、回水箱、高低加、加热器、凝结器、蒸发器及其他压力容器与304、304内衬PTFE、316L、PVC、PP相容液体介质的液位测量与显示。有多种安装形式供您选择。以适应不同场合、环境的要求。
储罐液位计/储油罐液位计的zui显著特点是液体介质与指示部分隔离，所以在任何情况下都耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限液位报警控制或联锁；配上干簧芯片组液位变送器，可将液位、界位信号转换成二线制4~20mADC标准信号，传输给计算机、调节器、液位数显仪，实现远距离指示、检测、记录与控制，该系列液位计广泛用于：石油、化工、冶金、制药、食品、电力等各种过程中的液位测量与控制。
储罐液位计/储油罐液位计结构及工作原理
1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。
储罐液位计/储油罐液位计特点
本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用磁体和进口电子元件。
产品具有：
测量范围大，读数直观清晰；
密封结合面少，不易渗漏,可靠；
指示部分与被测介质隔离；
易于安装、维修方便。
储罐液位计/储油罐液位计用途与适用范围
随着市场需求的变化公司产品也在不断地实现质量技术的升级和工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、市政、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
储罐液位计/储油罐液位计技术参数
测量范围：300～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。
工作压力： ≤10 MPa
工作温度: -20～500℃
精确度:±10mm
介质密度: 0.38～1.2g/cm3
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:旁路侧面安装法兰:DN25,PN1.0凸面
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
材质:旁路管:PP
浮子: 304、316L、钛、铝合金、PP、304衬四氟
可选项：
储罐液位计/储油罐液位计系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆，上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体，高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地，用户使用时须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。
储罐液位计/储油罐液位计选型标记
液位远传装置亦是根据磁钢特性通过干簧管组及转换器将液位的变化转换成4～20mA标准信号，进行远传实现液位的测量、记录和控制。
结构及安装尺寸
UHZ系列磁浮子液位计按其功能可分为：基本型（现场指示型）、带上、下限报警器型及变送器型三种
顶部安装或地下槽顶部安装
按其参数来分有：基本型、高温型，高压型，防腐型、防霜型及保温夹套型
订货须知
用户订货时应按选型填写磁浮子液位计型号并注明法兰标准、测量范围及对液位计的防腐蚀性要求。用户如有特殊要求，请订货时说明。
储罐液位计/储油罐液位计结构及工作原理
1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。
储罐液位计/储油罐液位计特点
本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用磁体和进口电子元件。
产品具有：
测量范围大，读数直观清晰；
密封结合面少，不易渗漏,可靠；
指示部分与被测介质隔离；
易于安装、维修方便。
储罐液位计/储油罐液位计用途与适用范围
随着市场需求的变化公司产品也在不断地实现质量技术的升级和工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、市政、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
| 类型 | 适用范围及用途 |
| 普通型 | 普通型浮子液位计是一种就地显示仪表，广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。 |
| 防腐型 | 特别适合于具有腐蚀性、毒性的液位测量指示（工作压力≤1.6MPa；测量范围≤2m）。 |
| 伴热型 | 适用于测量粘度比较大，温度比较高或比较低的液体介质（该仪表需要使用伴热装置）。 |
| 高温型 | 适用于容器压力小于10Mpa、温度在200℃～450℃之间的液体介质的液位连续测量。 |
| 高压型 | 适用于温度为200℃以下、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。 |
| 高温高压型 | 适用于温度高于200℃、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。 |
| 防爆型 | 适用于在易燃易爆环境里、需要电信号远程传输的情况，该仪表带4mA～20mA电流信号或上下限报警设定的液位变送器等电子装置。 |
| 顶装型 | 适用于各种地下流动介质储罐，可在地面上显示液位。不适合于强烈振动和强磁的工作场合（工作压力≤1.6MPa；测量范围≤2m）。 |
测量范围：300～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。
工作压力： ≤10 MPa
工作温度: -20～500℃
精确度:±10mm
介质密度: 0.38～1.2g/cm3
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
过程连接:旁路侧面安装法兰:DN25,PN1.0凸面
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
材质:旁路管:PP
浮子: 304、316L、钛、铝合金、PP、304衬四氟
可选项：
| 排污阀 |
| 液位开关,G、M、N、S、T任选 |
| 4～20mA二线制变送器 |
| 隔爆型:dIIBT4 |
| 本安型:ibIICT4 |
| 配隔离安全栅 |
| XGTH-510(竖式)显示调节报警仪 |
| XGTA-810(横式)显示调节报警仪 |
| 循环水加热夹套 |
| 电伴热装置 |
| 测量范围(mm) |
| 介质密度(g/cm3) |
| 工作压力(MPa) |
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆，上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体，高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地，用户使用时须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。
储罐液位计/储油罐液位计选型标记
液位远传装置亦是根据磁钢特性通过干簧管组及转换器将液位的变化转换成4～20mA标准信号，进行远传实现液位的测量、记录和控制。
结构及安装尺寸
UHZ系列磁浮子液位计按其功能可分为：基本型（现场指示型）、带上、下限报警器型及变送器型三种
顶部安装或地下槽顶部安装
按其参数来分有：基本型、高温型，高压型，防腐型、防霜型及保温夹套型
订货须知
用户订货时应按选型填写磁浮子液位计型号并注明法兰标准、测量范围及对液位计的防腐蚀性要求。用户如有特殊要求，请订货时说明。
