磁致伸缩液位变送器
产品概述

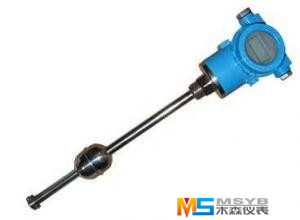

MS-UAT100系列智能型磁致伸缩液位变送器是采用磁致伸缩原理的高精度位移测量传感器，具有测量精度高、稳定可靠、寿命长、结构精巧、环境适应性强等优点，油罐顶部安装无需清罐，安全、方便、快捷。

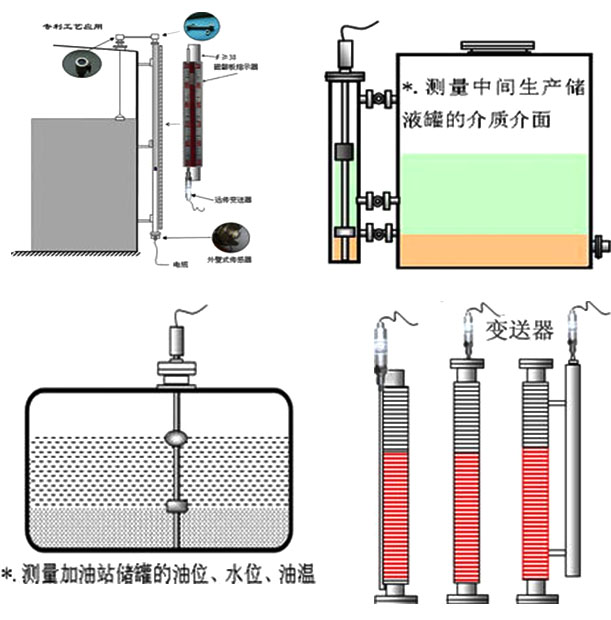

产品按GB3836-2000《爆炸性环境用防爆电气设备》的要求设计和认证。适用于石油、化工、食品、制药等行业的容器内液位的测量。

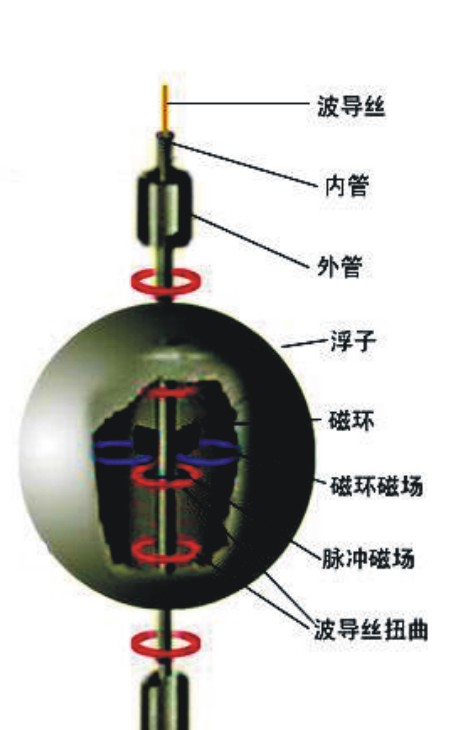

磁致伸缩界位变送器是由测量管、浮子和电子变送器三部分组成。测量管外管为不锈钢保护管，内部为磁致伸缩线；浮子沿测量管随液面上升或下降，浮子内装有磁铁，并在周围形成磁场；电子变送器定时发出电流脉冲，称起始脉冲，该脉冲沿磁致伸缩线向下传播，在向下运动中其周围也产生一个磁场。两磁场相遇瞬间产生一个扭力，作用于磁致伸缩线上，形成一个返回脉冲。该脉冲以固定的速度向上传播，并被电子变送器所接收。通过测量起始脉冲与返回脉冲之间的时间间隔即可测出液位高度。
工作原理

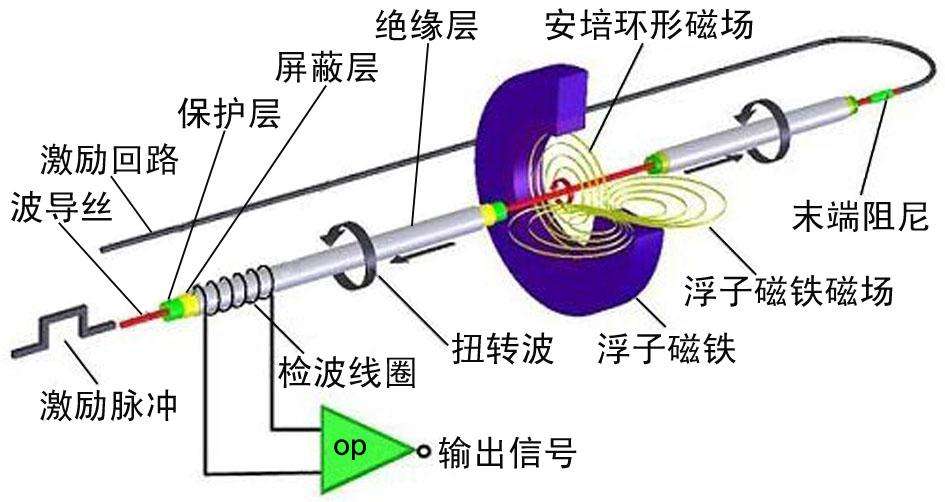

磁致伸缩液位传感器部分是基于磁致伸缩原理设计的，它由敏感元件波导丝（管）、活动磁铁及发射电脉冲信号和接收返回信号的电子部件构成。当电子探头中脉冲发生器产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速沿波导丝传递。当脉冲环形磁场与浮子固有磁场相遇时，二者的磁场矢量相叠加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械扭力波以声速传递返回到电子探头，使线圈两端产生感应脉冲。通过测量出发电脉冲与扭力波返回产生的感应脉冲之间的时间差，就可以计算出被测液面高度。同时将温度传感器置于测杆内，便可连续测定介质温度。
主要技术参数
| MS-UAT100 | ||
| 测量范围 | 0.2～6m | |
| 液面精度 | ±1mm | |
| 重复性 | 0.5mm | |
| 工作温度 | -40℃～120℃ | |
| 工作压力 | -0.05～10MPa | |
| 介质密度 | 0.5g/cm3～1.8g/cm3 | |
| 防爆标准 | ExiaⅡCT6 | |
| 外壳保护等级 | IP65 | |
| 供电电压 | 24VDC | |
| 输 出 | 三线制4～20mA | |
| 测杆材质 |
标准型316L不锈钢 可选20号合金钢、哈氏C-276、316L SS套Teflon或电子抛光 |
|
| 过程连接 | DN50以上 | |
选型表
| MS-UAT100 | 磁致伸缩液位变送器，输出4～20mA | ||||||||||||
|
|
S6 | 316L不锈钢 | 探杆材料 | ||||||||||
| A2 | 20号合金钢 | ||||||||||||
| HC | 哈氏C-276合金 | ||||||||||||
| TF | 316L 不锈钢外套PFA (1/16” 厚) ；(zui大177ºC & 3.5 kg/cm2) | ||||||||||||
| LW | 顶部安装 | 变送器结构 | |||||||||||
| TW | 底部安装 | ||||||||||||
| A | 铸铝 | 变送器外壳 | |||||||||||
| S | 不锈钢 | ||||||||||||
| R1 | 普通杆式 | 探杆类型 | |||||||||||
| F1 | 缆式 | ||||||||||||
| HP | 高压杆式 | ||||||||||||
| H0 | －40～80ºC | 过程温度 | |||||||||||
| H1 | －40～120ºC | ||||||||||||
| H2 | －40～230ºC(仅AT100) | ||||||||||||
| H3 | －40～425ºC(仅AT100) | ||||||||||||
| M1 | 1个液位 | 输出信号 | |||||||||||
| M4 | 2个液位(仅UAT100) | ||||||||||||
| M4A | 1个液位，HART协议(仅AT100) | ||||||||||||
| M4B | 2个液位，HART协议(仅AT100) | ||||||||||||
| X | 无第二路4~20mA输出 | 第二路模拟输出 | |||||||||||
| R1 | 有第二路4~20mA输出 | ||||||||||||
| O | 普通型 | 防爆选项 | |||||||||||
| D | 隔爆型 | ||||||||||||
| E | 本安型 | ||||||||||||
| －□ | 安装高度(mm) | ||||||||||||
| －□ | 测量范围(mm) | ||||||||||||
| －□ | 介质密度(g/cm3) | ||||||||||||
| －□ | 工作压力(MPa) | ||||||||||||
