防腐型磁翻板液位计
防腐型液位计的zui显著特点是液体介质与指示器隔离，所以在任何情况下都可靠、耐用、而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁，配上静压式液位变送器或干簧-电阻式液位变送器，可将液位、界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。为客户量身定制，对温度和压力要求不高的可以使用本公司的PP材质的液位计。

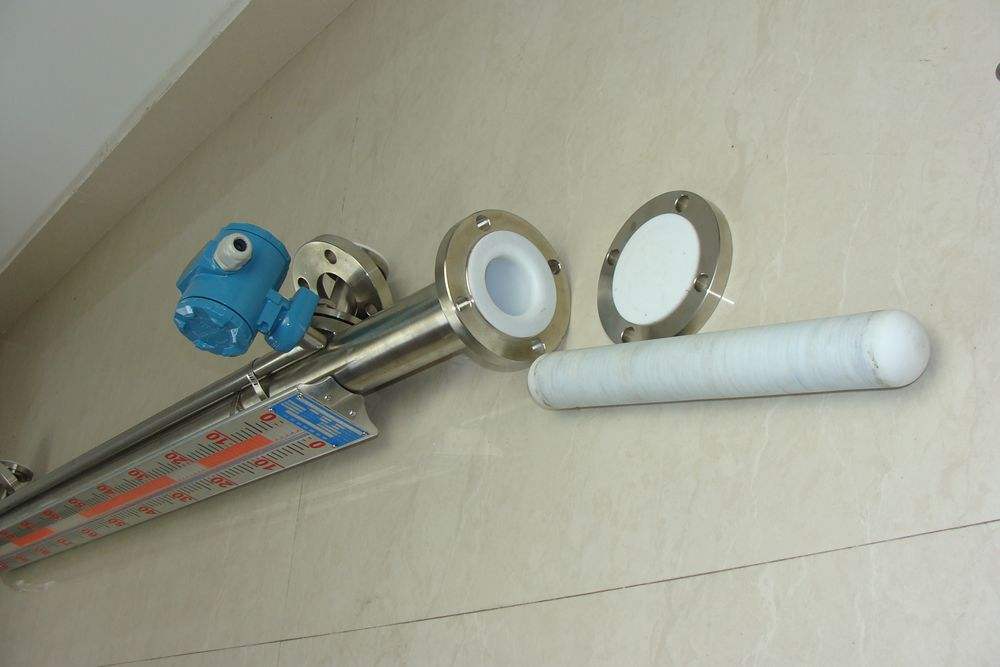

不锈钢内衬四氟防腐型磁翻板液位计采用不锈钢本体内衬聚丙烯（PP）和聚四氟乙烯（PTFE）工艺，有很高的结构强度和耐腐蚀性，可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。侧装式内衬防腐磁翻板液位计有不锈钢主体内衬聚四氟乙烯（PTFE）和不锈钢内衬聚丙烯（PP）两种，适合腐蚀性介质的测量。
侧装式内衬型磁翻板液位计（PTFE）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
侧装式磁翻板液位计（PP）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品性价比较高。用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
防腐型磁翻板液位计安装与维护
基本技术参数
侧装式磁翻板液位计（PP）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品性价比较高。用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
防腐型磁翻板液位计特点：
1 以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。
防腐型磁翻板液位计安装与维护
1、液位计安装须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。
3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
基本技术参数
1、测量范围：300～4000㎜（超过5000mm时可特殊订制）
2、显示精度：±10mm；
3、工作压力：PP：常压
4、介质温度：PP：-20～70℃；
5、介质密度：≥.0.5g/cm3；
6、介质粘度： ≤0.4Pa·S；
7、过程连接：DN2025/50/80/150 PN1.0 （执行标准HG20592~20635-97），如需其它标准可按客户要求制造。
8、接液材质：/PP等等
9、浮子材质：316L、PVC/UPVC/CPVC/PP、PTFE、钛等。
磁翻板液位计规格型号：
|
系 列 型 号 UHZ-500 |
结构特点 | 接液材质 |
测量范围 (mm) |
适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
|
温度 (℃) |
压力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加长 基本 重量 |
||||
| C10 | 标准型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高压型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高温型 高压型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低温型号 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油气 专用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外层玻 璃钢） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外层 玻 璃钢） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不锈钢内 衬PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸气夹套 加热型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介质型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品专 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| 500C | 配套仪表及附件内容 | |||||||||||
| O | 盲板法兰，不配排污阀 | |||||||||||
| L | 液位计底部配排污阀 | |||||||||||
| O | 无液位报警开关 | |||||||||||
| H | 高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| L | 低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| B | 高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 | |||||||||||
| G | 高位报警开关，区域型报警AK-1型 |
|
||||||||||
| D | 低位报警开关，区域型报警AK-1型 | |||||||||||
| Q | 高位、低位报警开关全配，区域型报警AK-1型贰台 | |||||||||||
| S | 高位和低位一体化型报警开关，区域型报警AK-2型 | |||||||||||
| O | 无液位控制开关 | |||||||||||
| H | 上限控制开关，单点干簧CK-1型 | |||||||||||
| L | 下限控制开关，单点干簧CK-1型 | |||||||||||
| B | 上限、下限控制开关全配，单点干簧CK-1型贰付 | |||||||||||
| W | 上限、下限控制开关一体化，双点干簧CK-2型 | |||||||||||
| T | 上限控制开关，霍尔型传感器CK-3型 | |||||||||||
| L | 下限控制开关，霍尔型传感器CK-4型 | |||||||||||
| E | 上限、下限控制开关全配，霍尔型传感器CK-3型贰付 | |||||||||||
| C | 上限、下限控制开关一体化，霍尔型传感器CK-4型 | |||||||||||
| O | 无远传变送器装置 | |||||||||||
| R | 配LB型捆绑式变送器，输出二线制4-20mADC | |||||||||||
| S | 静压式远传变送器，（URS-100）输出二线制4-20mADC | |||||||||||
| O | 普通防水型 | |||||||||||
| B | 本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 | |||||||||||
| Bd | 隔爆型dⅡCT4 | |||||||||||
| O | 不配远传显示仪表 | |||||||||||
| A | 数字、光柱显示调节报警仪 XGTH-510（竖式） | |||||||||||
| B | 数字、光柱显示调节报警仪 XGTA-810（横式） | |||||||||||
| C | 数字显示调节报警仪 XMTA-810（横式） | |||||||||||
| E | 双光柱液位显示仪 XGH-202（竖式） | |||||||||||
| D | 智能型液位/容量（重量）显示调节仪XMT-620（横式） | |||||||||||
| 测量范围(mm) | ||||||||||||
| 介质密度(g/cm3) | ||||||||||||
| - | D | 开口常压容器 | ||||||||||
| □ | 工作压力(MPa) | |||||||||||
