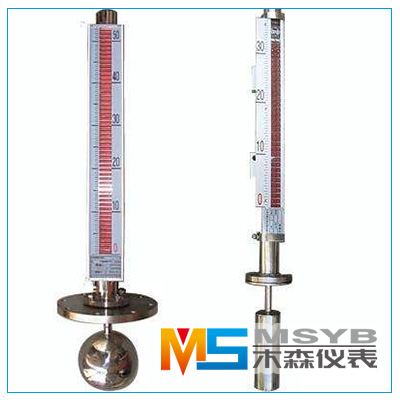

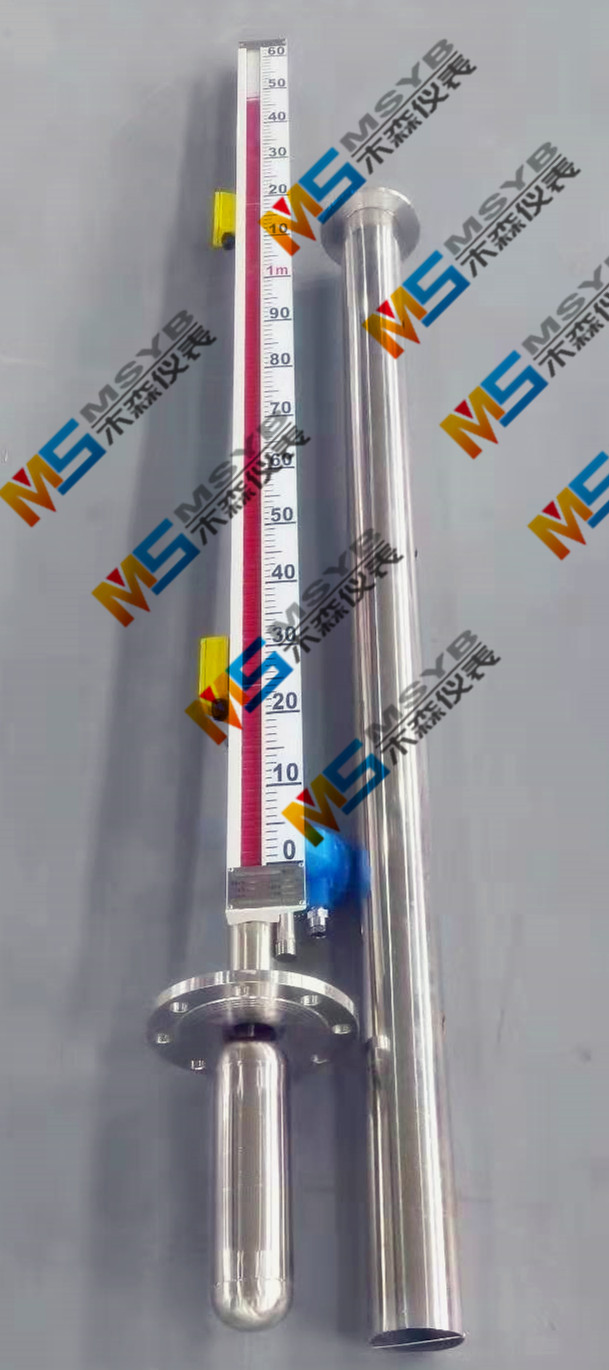

磁翻板液位计顶装
顶装磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型磁翻板液位计，具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示.
顶装式磁翻板液位计技术要求
测量范围：0～5000mm
准确度： ±10mm ±16mm
翻柱直径：10mm，16mm
公称压力：2.5MPa
介质密度：≥0.7g/cm3（特殊要求可达0.45g/cm3)
介质温度：-20～+350℃
接液材质：不锈钢304/316/316L及PP材质
介质粘度：≤2.0Pa.s
环境振动：频率≤25Hz振幅≤0.5mm
跟随速茺：≤0.05m/s
法兰标准：HG20592～20635-97
报警器、远传装置：技术参数和UHZ-25系列相同

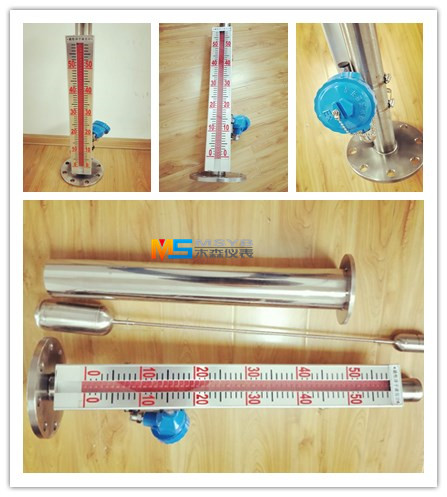

顶装磁翻板液位计结构

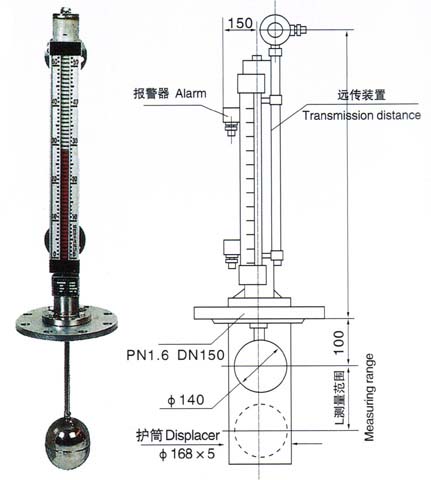

该顶装式磁翻板液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）等组成，与本公司的液位控制开关和液位远传变送器装置配套使用，可实现液位的上、下上限报警及限位控制，液位远传变送器装置可将液位变化转换成4-20mA线性电流信号，实现远距离的指示、检测、控制和记录。与其结构如图所示：
工作原理
容器内的浮筒（按不同介质和压力针对），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计
2、 适用于粘度较大的液体介质
3、 显示器的观察方向可任意改变
4、 其他特点和UFZ特点相同
顶装磁翻板液位计选用须知:
1、 防腐型公称压力≤1.0MPa。
2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。
3、 液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。
4、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。
顶装磁翻板液位计安装使用和维护:
1、 液位计护导管和主体导管须保持垂直
2、 连杆不能弯曲，须挺直插入
3、 安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。
磁翻板液位计工作的基本原理：
磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，磁翻板液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器，输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合，可就地显示和远程控制。
磁翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量，设备少开孔，显示清晰，标志醒目，读数直观等优点。
由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
二、用户在磁翻板液位计选型订货前需了解并提供的技术参数：
1、安装方式： 侧装式（如图1所示） 顶装式（如图2所示）
2、测量介质：比如水、油、其他化工溶剂及液体原料
3、材质要求：比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)
4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。
5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质高的压力可以达到10MPa。
6、连接方式：顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰，侧装式磁翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。
7、测量范围：1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。
2.顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。
安装示意图
8、远传输出及报警信号：磁翻板液位计可实现远传4-20mA，485通讯，Modbus协议及开关量信号、报警功能。
三、磁翻板液位计选型表
1、液位计安装须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。
3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。如果在出厂时已经将浮球组件安装在主体管内，为保证运输过
程中不伎浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。
6、根据介质情况，可定期打开排污法兰清洗主体管沉淀物质。
磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，磁翻板液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器，输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合，可就地显示和远程控制。
磁翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量，设备少开孔，显示清晰，标志醒目，读数直观等优点。
由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
二、用户在磁翻板液位计选型订货前需了解并提供的技术参数：
1、安装方式： 侧装式（如图1所示） 顶装式（如图2所示）
2、测量介质：比如水、油、其他化工溶剂及液体原料
3、材质要求：比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)
4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。
5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质高的压力可以达到10MPa。
6、连接方式：顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰，侧装式磁翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。
7、测量范围：1.侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。
2.顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。
安装示意图
8、远传输出及报警信号：磁翻板液位计可实现远传4-20mA，485通讯，Modbus协议及开关量信号、报警功能。
三、磁翻板液位计选型表
| MS-UHZ磁翻板液位计厂家编号 | ||||||||||
| 量程例：1-1000mm | 量程 | |||||||||
| 517C | 普通侧装型 | 基本类型 | ||||||||
| SF | 防腐型 | |||||||||
| ZQK/DB | 伴热型 | |||||||||
| D | 防霜型 | |||||||||
| GW | 高温型 | |||||||||
| F | 防爆型(Bd为隔爆型、Bi为本安型) | |||||||||
| DJ | 顶装型 | |||||||||
| GY | 高压型 | |||||||||
| GWGY | 高温高压型 | |||||||||
|
其他 |
||||||||||
| A | 0.45-0.51 | 介质密度(g/cm3) | ||||||||
| B | 0.51-0.65 | |||||||||
| C | 0.62-0.75 | |||||||||
| D | 0.75-0.9 | |||||||||
| E | 0.9-1.0 | |||||||||
| F | 1.0-1.8 | |||||||||
| 0 | 常压 | 过程压力(MPa) | ||||||||
| 1 | 其他(另注明) | |||||||||
| A | 304 | 主体材质 | ||||||||
| B | 316 | |||||||||
| C | 316L | |||||||||
| D | PVC/UPVC | |||||||||
| E | 304+F4 | |||||||||
| F | 304+PE | |||||||||
| G | 其他 | |||||||||
| A | 翻柱现场显示 | 显示方式 | ||||||||
| B | 变送器输出型(现场表头显示) | |||||||||
| C | 变送器输出型(无现场表头显示) | |||||||||
| D | 其他型 | |||||||||
| A | 无报警点 | 报警代号 | ||||||||
| B | 有一个报警点 | |||||||||
| C | 有两个报警点 | |||||||||
| D | 其他 | |||||||||
| 连接法兰口径例：(DN)50 | 法兰口径 | |||||||||
注：例如“MS-UHZ-2000517CE0ACD20 主要参数是：介质密度为0.9-1.0g/cm3、公称压力为常压1.0MPa、量程为2000mm、主体材质为不锈钢304、变送器输出型(无现场表头显示)、连接法兰口径DN20型磁翻板液位计。
适用范围及特点:本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的。采用磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。 同时，随着市场需求的变化公司产品也在不断地实现质量技术的升级和工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。 磁浮子液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
1、液位计安装须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。
3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。如果在出厂时已经将浮球组件安装在主体管内，为保证运输过
程中不伎浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。
6、根据介质情况，可定期打开排污法兰清洗主体管沉淀物质。
