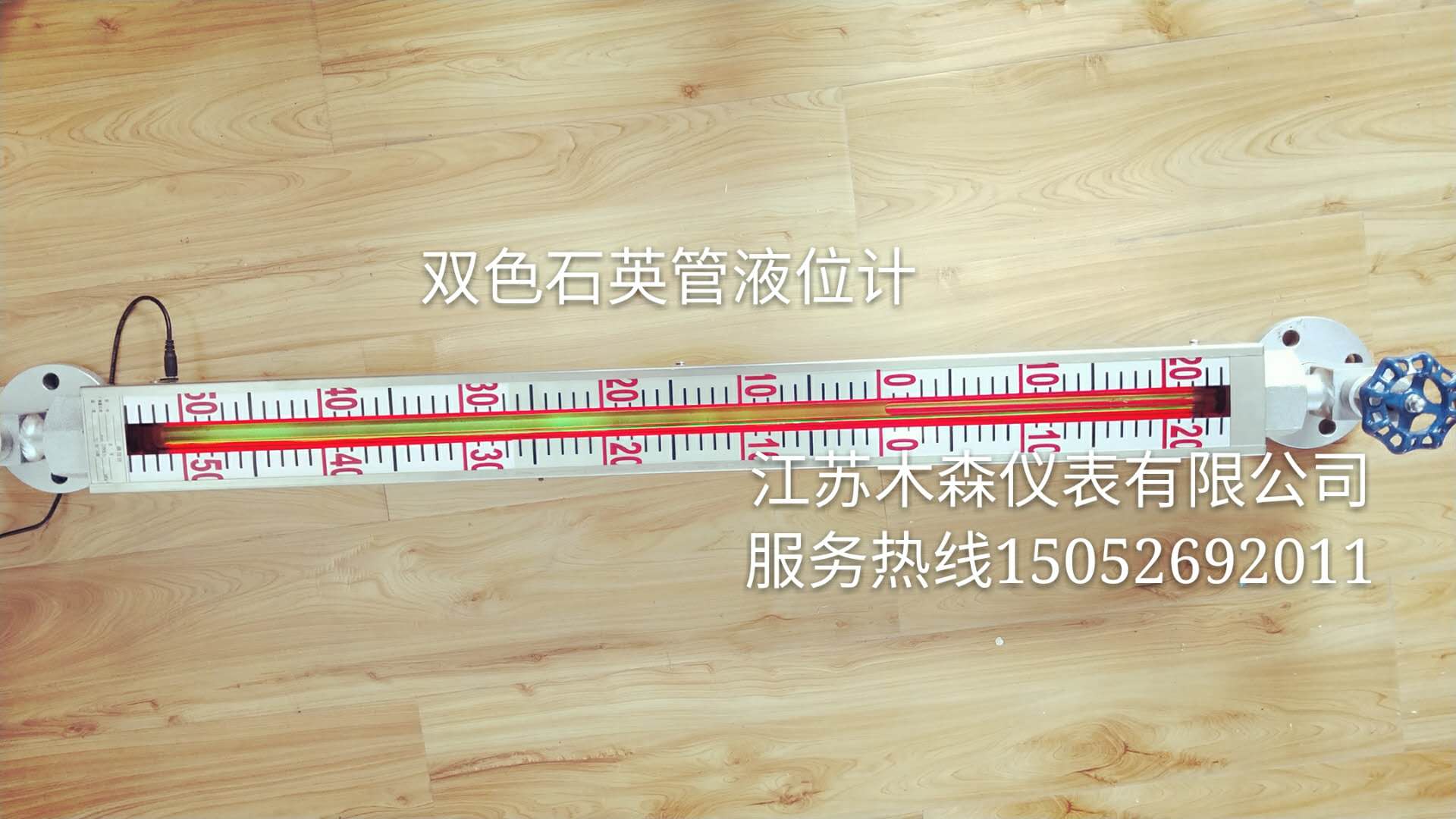

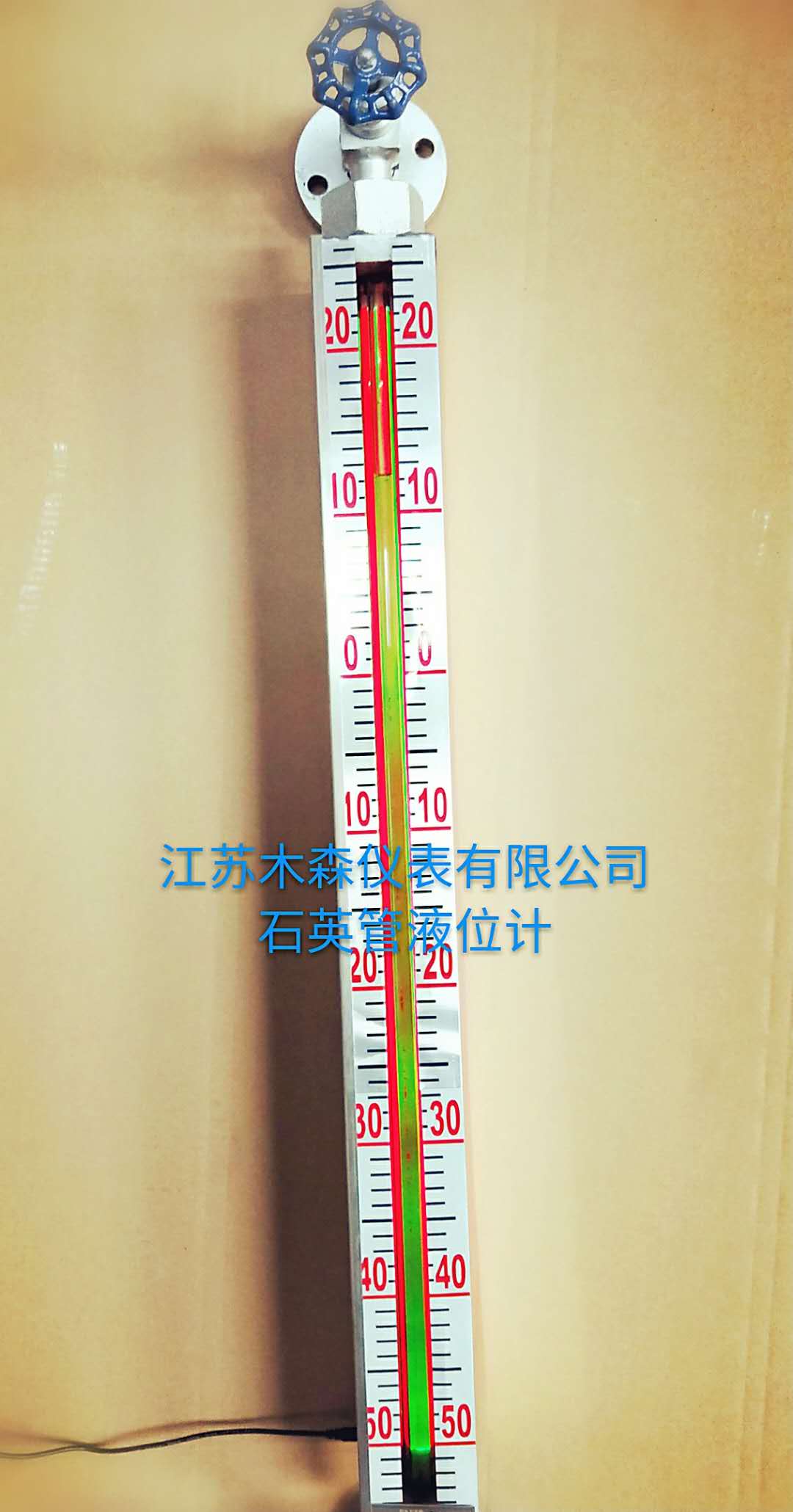

双色石英管锅炉液位计
一 UGS-A 通用无盲区双色石英管液位计主要由带法兰防爆角阀、柔性管、表体、异形石英管、滤色板、排污阀等组成。其特点是应用广泛、美观大方、安装方便、经久耐用。
1.防爆角阀内设有保险钢珠，可在石英管意外破裂时自动堵住通道。
2.柔性管可防止因安装和/或高温引起的表体变形。
3.中心距和观测方向可调整，下端无盲区。
4.气液两相区别明显、对比强烈。 适用于多种工况，对碳钢或304、1C18Ni9Ti、316L腐蚀许可的介质均可选用。如水、液化气、油品等烃类、盐碱溶液、稀酸等多种有机无机介质。
二 UGS-B 浮子三色石英管界位计特殊制造的小浮子在石英管里浮在的液-液界面上,同时还可以汽红液绿指示液位。适用于低粘度介质，如液化气-水、轻油-水及化工溶剂。液-液介质比重差大于0.2g/cm。
三 UGS-BⅠ 无浮子三色石英管界位计 特殊制造的石英管能利用水和油折射率的细小差别，分别以红色和绿色指示油和水。适用于汽油、煤油、柴油-水的界面指示。克服了UGS-B型产品中的小浮子在稍大粘度介质中易粘附管壁的缺点。
四 UGS-CⅠ PP防腐双色石英管液位计主要由带法兰PP防爆角阀、表体、双色石英管、滤色板等组成。其特点是不采用碳钢，有较高的强度、重量轻、美观耐用、防腐蚀性能较强。温度压力不高且对PP腐蚀许可的介质均可选用，如电厂高浓度的盐酸等多种腐蚀性介质。
五 UGS-CⅡ 衬氟塑料防腐双色石英管液位计主要由特制衬氟塑料三通、表体、双色石英管、滤色板等组成。其特点是不采用碳钢，不仅具有有很高的强度，而且由于介质全被氟塑料隔离，防腐蚀性能zui强，外表美观。适用于几乎所有强腐蚀性介质
六 UGS-D 储罐专用宽视面双色石英管液位计 (大中心距) 由于受石英管长度的限制，一般石英管液位计不可能做得很长，因此测储罐液位时往往用一个连通管做成树枝状，重量大而且观测不便。本产品用数段液位计巧妙连接而成。结构紧凑、重量轻、视面宽、显示清晰。在测低密度介质时，经特殊设计后决不会产生汽化现象。不足之处是两段中间有约40mm盲区，但由于是双色显示，该盲区影响甚小。适用于储罐中包括液化气等低密度介质在内的多种介质。
对碳钢或304、1C18Ni9Ti、316L腐蚀许可的高粘度介质均可选用。
产品型号
|
MS-UGS |
石英玻璃管双色液位计 |
注册型号 |
|||||||
|
|
A |
标准型：无盲区，阀门带安全装置，带排污阀 |
基本形式 |
||||||
|
B |
普通型：有盲区，温度-50～450℃ |
||||||||
|
C |
防腐型：不锈钢内衬PP材质，温度≤80℃ |
||||||||
|
D |
防腐型：不锈钢内衬PTFE材质，温度≤200℃ |
||||||||
|
G |
大口径玻璃液位仪 |
||||||||
|
|
1 |
碳钢 |
法兰、阀门材质 |
||||||
|
2 |
不锈钢304S |
||||||||
|
3 |
不锈钢316L |
||||||||
|
|
25 |
Class 150LB ANSI PN2.5Mpa |
压力等级 |
||||||
|
40 |
Class 300LB ANSI PN4.0Mpa |
||||||||
|
64 |
Class 400LB ANSI PN6.4Mpa |
||||||||
|
100 |
Class 600LB ANSI PN10.0Mpa |
||||||||
|
|
20 |
DN20 |
法兰通径 |
||||||
|
25 |
DN25 |
||||||||
|
40 |
DN40 |
||||||||
|
|
RF |
凸法兰 |
法兰密封面 |
||||||
|
FF |
平法兰 |
||||||||
|
|
J1 |
伴热夹套 |
伴热选项 |
||||||
|
J4 |
电伴热 |
||||||||
|
|
300 |
300mm |
中心距 |
||||||
|
500 |
500mm |
||||||||
|
800 |
800mm |
||||||||
|
1100 |
1100mm |
||||||||
|
1400 |
1400mm |
||||||||
|
1700 |
1700mm |
||||||||
|
2000 |
2000mm |
||||||||
|
2500 |
2500mm |
||||||||
|
-□ |
特殊规格填写 |
||||||||
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
MS-UGS |
A |
|
25 |
20 |
FF |
J4 |
800 |
|
选型举例 |
|
MS-UGS石英玻璃管双色液位计；标准型：无盲区，阀门带安全装置，带排污阀；不锈钢316L；压力等级为Class 150LB ANSI PN2.5Mpa；法兰通径为DN20；平法兰；电伴热；中心距为800mm |
|||||||||
