玻璃管液位计
玻璃管液位计
一、主要特点

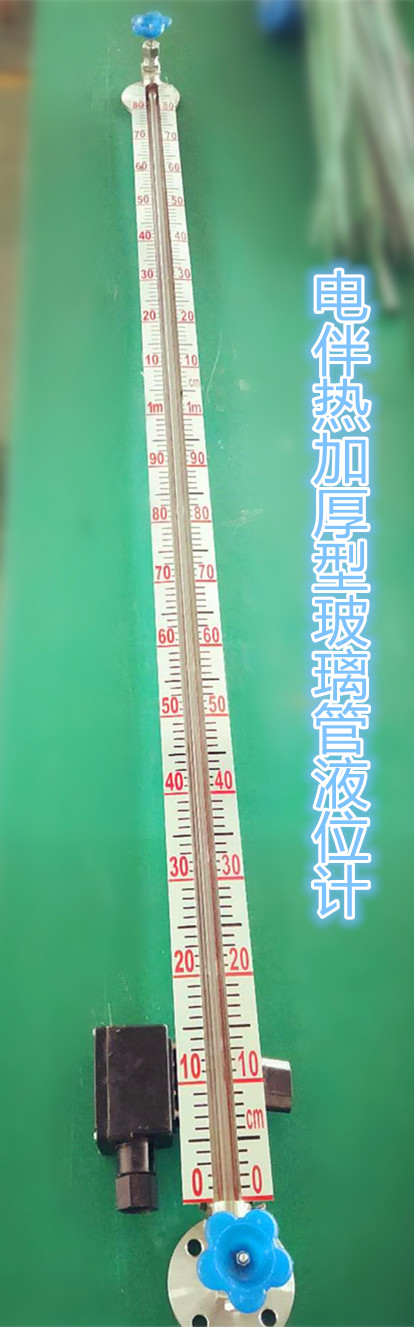

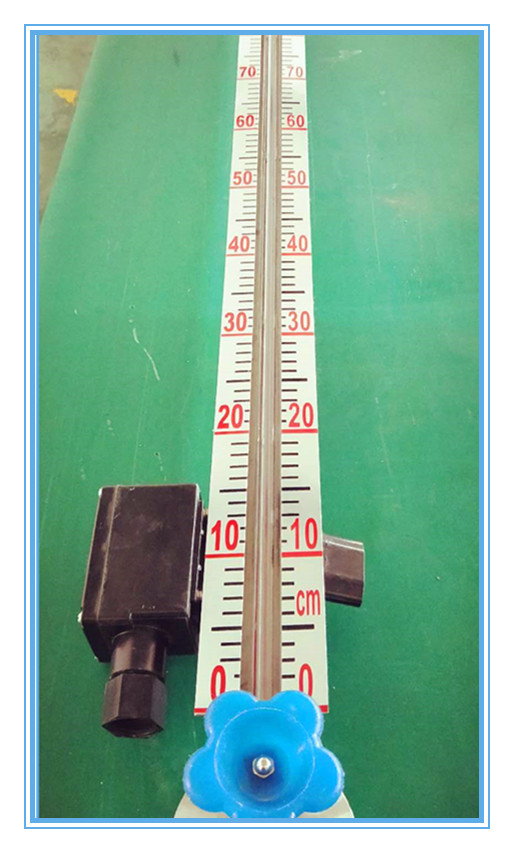

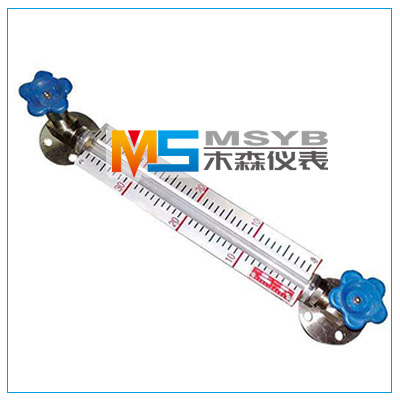

1．玻璃管液位计：利用自然光实现双色显示，界面更为清晰，并可有效消除显示盲区。
（1）液位计分普通型与保温型，保温型设有加热或冷却管路，可采用不大于0.6Mpa蒸汽或循环冷却水调节液位计内介质流动性。
（2）液位计与介质接触的零部件，采用碳结构钢或不锈钢制造，能适应各工况需要。
2．防霜液位计：广泛适用于化工、石油等工业领域中低温设备的液位显示。
（１）液位计设有防霜翅片，能有效消除低温结霜对液位显示的影响，透过翅片清晰观察液位变化。

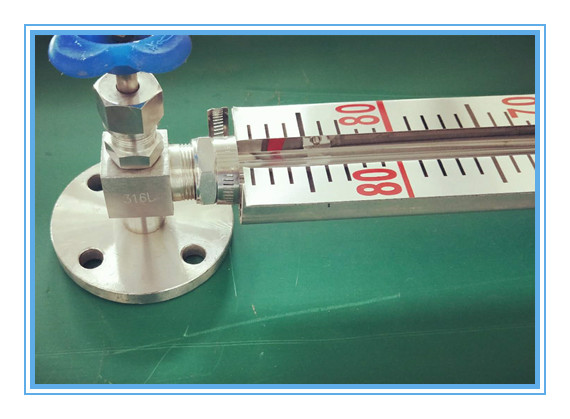

（２）针形阀打开后，后座密封结构将阀门液腔与填料室切断，减少冷量损失。
（３）针形阀内装有安全保护钢球。容器内保持压力≥0.2Mpa，当玻璃板意外破损时，针形阀可自动关闭。
二、玻璃管液位计技术参数
防霜液位计技术参数（HG/T21550-93）
一、主要特点
1．玻璃管液位计：利用自然光实现双色显示，界面更为清晰，并可有效消除显示盲区。
（1）液位计分普通型与保温型，保温型设有加热或冷却管路，可采用不大于0.6Mpa蒸汽或循环冷却水调节液位计内介质流动性。
（2）液位计与介质接触的零部件，采用碳结构钢或不锈钢制造，能适应各工况需要。
2．防霜液位计：广泛适用于化工、石油等工业领域中低温设备的液位显示。
（１）液位计设有防霜翅片，能有效消除低温结霜对液位显示的影响，透过翅片清晰观察液位变化。
（２）针形阀打开后，后座密封结构将阀门液腔与填料室切断，减少冷量损失。
（３）针形阀内装有安全保护钢球。容器内保持压力≥0.2Mpa，当玻璃板意外破损时，针形阀可自动关闭。
二、玻璃管液位计技术参数
| 名称 | 法兰型式 | 型号 | 公称压力 | 使用温度℃ | 结构型式 | 主体材质 |
公称长度（mm） |
联接式法兰型式 |
|
玻璃管液位计 （HG21592-95） |
A B C | G | ≤1.6 | 0~200 |
普通型保温型 排污型 |
16Mn Ocr18Ni9 |
500,600,800, 1000,1200,1400 |
HG20592-97 WN20-2.5RF HG20592-97 WN20-2.5M ANSIB16.5 S.o.300# |
防霜液位计技术参数（HG/T21550-93）
|
液位计类型 |
公称压力（Mpa） | 公称长度（mm） |
翅片高度 （mm） |
翅片涂色标志 | 使用温度℃ | 本体材料 | 连接法兰标准 |
| AI |
2.5 4.0 |
580 920 1260 1600 1940 |
50 | 灰 | -20~0 | 20# |
HG20592-97 WN25-4.0m HG20592-97 Wn25-6.3m |
| AII | 100 | 紫 | -40~-20 | 16Mn | |||
| AIII | 150 | 深兰 | -70~-40 | OCr18Ni9Ti | |||
| 200 | 浅兰 | -160~-70 | |||||
| B | 50 | 灰 | -20~-0 | 16MnD | |||
| 100 | 紫 | -40~-20 |
